產品概述

氣體檢測儀器儀表開發與系統集成的快速解決方案

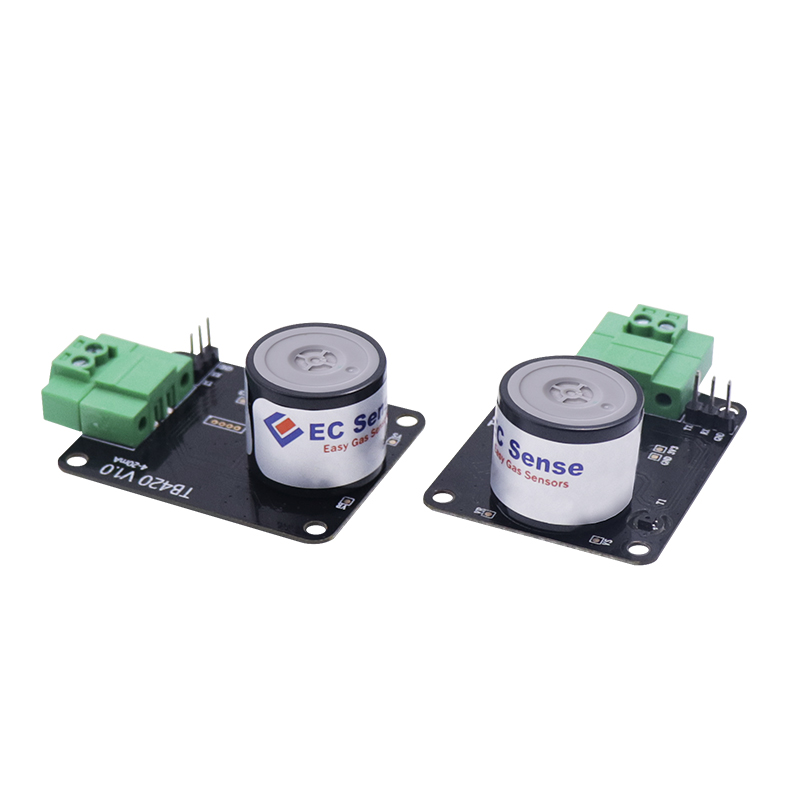

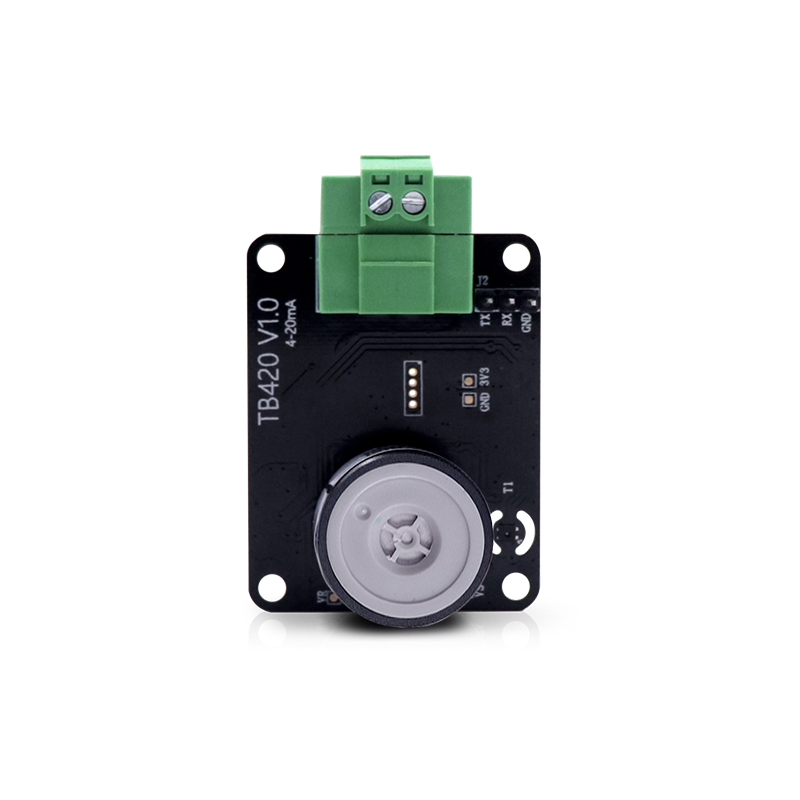

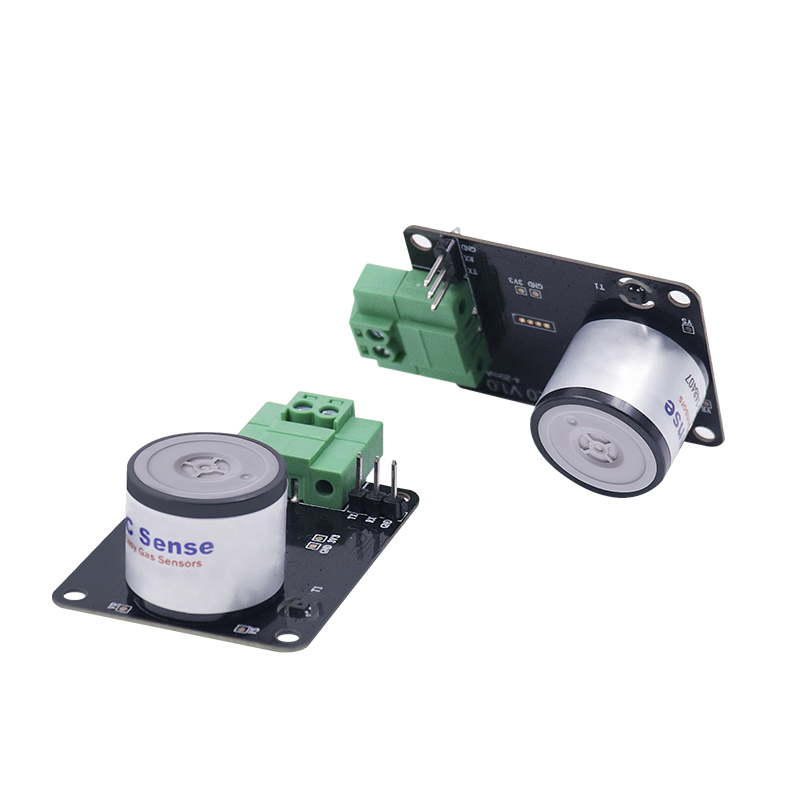

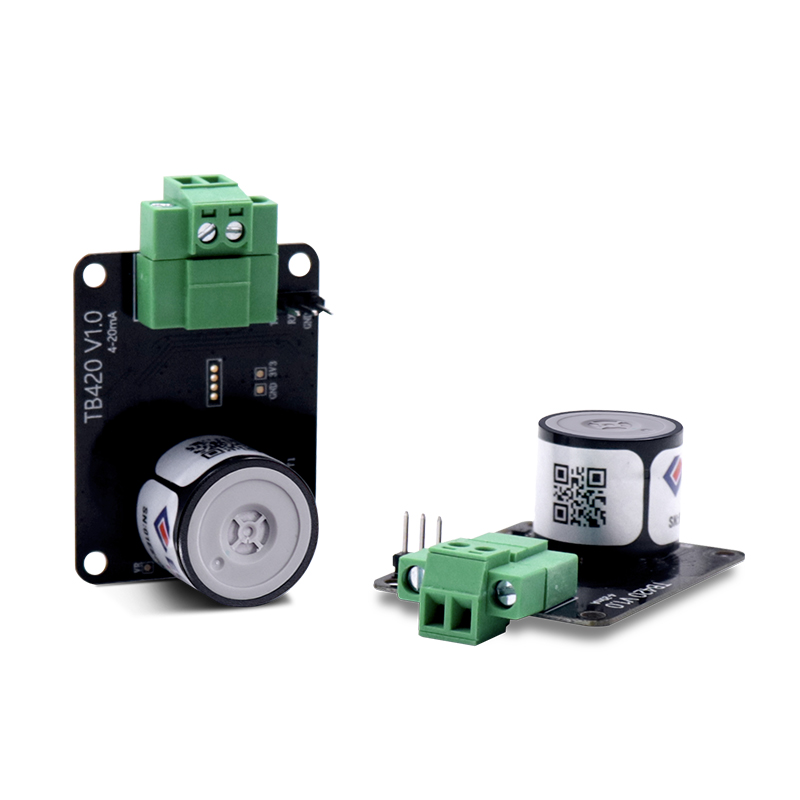

德國 EC Sense 的 TB420 是一款智能化的兩線制 4-20mA 氣體傳感器模組，采用高可靠性的液態電化學氣體檢測技術，智能化的算法設計，針對工業領域的氣體安全監測。該傳感器模組適用于室內外環境下的氣體檢測 , 為用戶提供被測環境下的實時動態數據。

智能化的氣體傳感器性能與壽命雙重判斷，無論在有或無被測氣體情況下定期輸出傳感器的壽命和性能指標，并及時輸出警示信號，該功能成為智能化產品設計基礎判斷與分析的數據依據，讓產品具有不錯的安全性、可靠性。用戶可以通過輸出信號獲取傳感器是否正常工作、失效、維護、更換的信息提示。

每一個 TB420 氣體傳感器模組都經過專業的氣體校準，用戶可直接進行使用，校準信息存儲于 Flash 芯片中，對于有需求進行二次校準的用戶，可通過EC Sense 提供的校準軟件進行校準，或直接對 4-20mA 信號進行數據校準。

TB420 系列氣體傳感器模組有效縮短了氣體監測儀器儀表開發時間，減少新品設計的成本和風險，縮短了成品儀器的生產周期，免去了生產過程中復雜的氣體校準工序，并且提高了儀表的可靠性、準確性。標準的 4-20mA 工業信號模式，讓用戶無需花費較長時間去了解氣體傳感器的相關專業知識，更容易的快速搭建出自己的監測儀表和系統，或接入顯示儀表、DCS、PLC 等系統。

檢測原理

TB420 智能氣體傳感器模組是一款耐用性的產品，通過將傳感器的原始微弱電流信號，通過數字電路轉換成標準的4-20mA輸出，也可以外接電阻轉換為40-200mV電壓輸出。

智能氣體傳感器模組電化學傳感技術是依據電化學催化反應原理，檢測不同氣體的電化學反應輸出信號，通過信號量準確測量氣體濃度。傳感器是由三個催化電極與液態電解質以及氣體擴散孔組成。氣體通過擴散孔到達傳感器的工作電極，在電極的多孔微觀表面發生電化學氧化還原反應，液態電解質傳導電子轉移，輸出電流信號，電流信號大小即可表征氣體濃度。

結構示意圖

技術參數
