瀏覽器自帶分享功能也很好用哦~產品概述
TB300三線制可燃氣體檢測模組是以催化燃燒原理的傳感技術為基礎，該模塊主要用于設計小體積氣體探測器、分析儀或便攜式儀表的用戶，適配催化燃燒型傳感器，既可以輸出4~20mA的模擬信號，也可以輸出TTL數字信號。標定方式為直接使用按鍵對零點和半量程點進行標定。方便用戶進行信號采集及信號處理，加快了傳統的產品研發周期。
結構概述

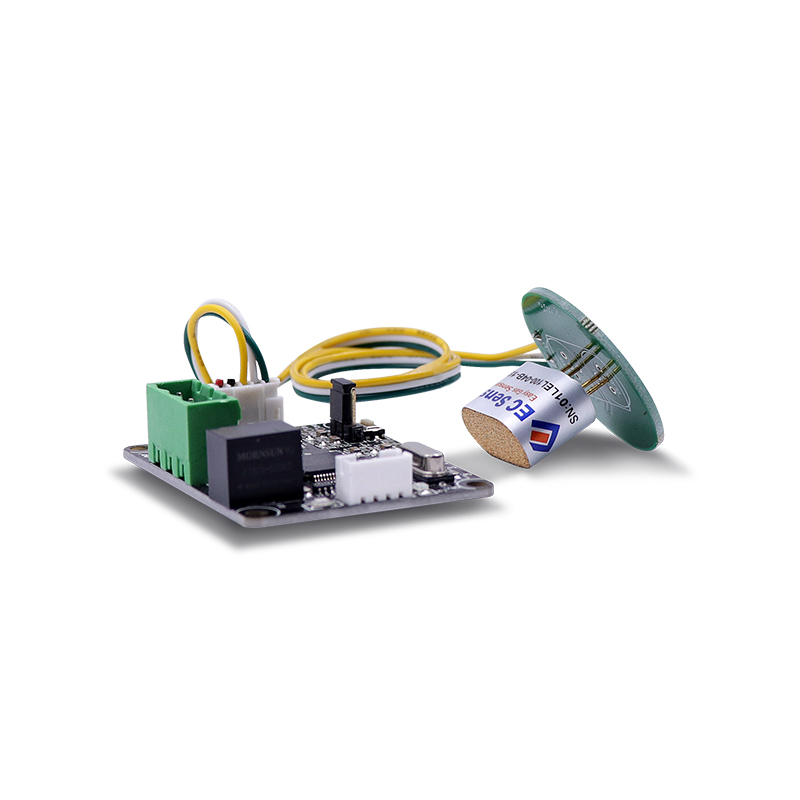

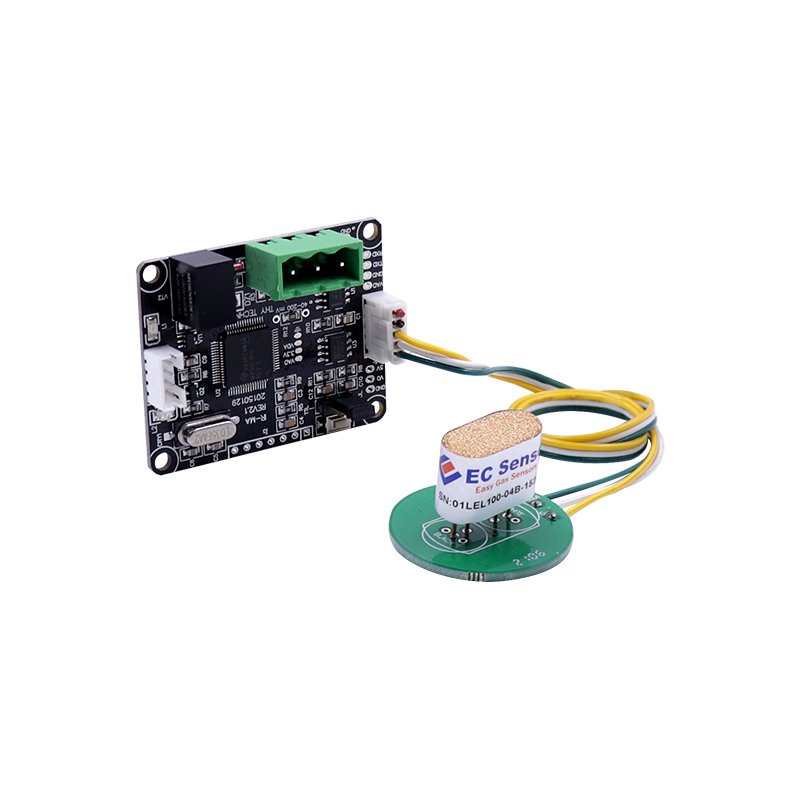

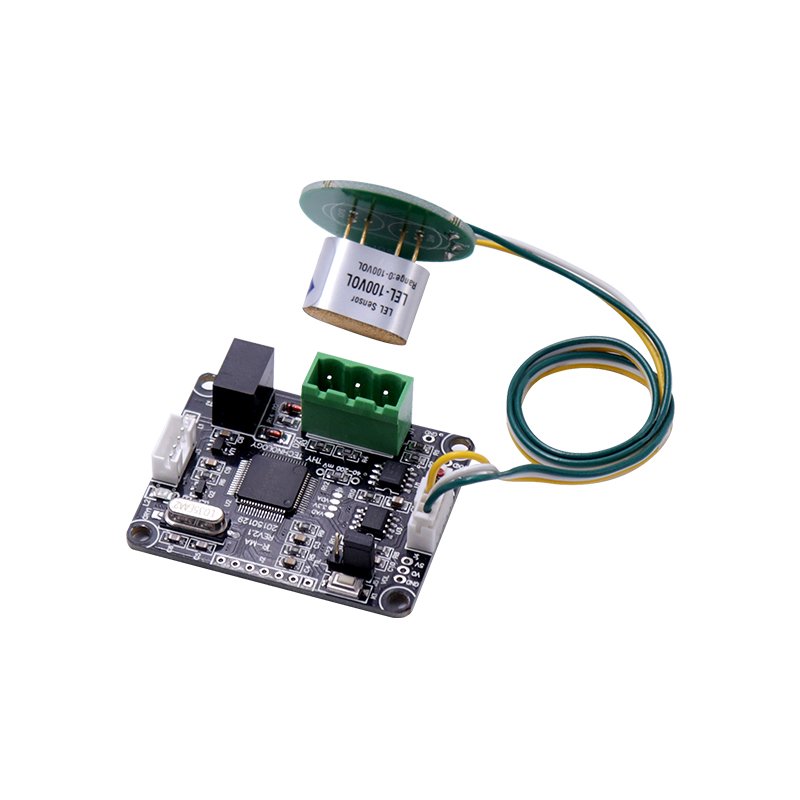

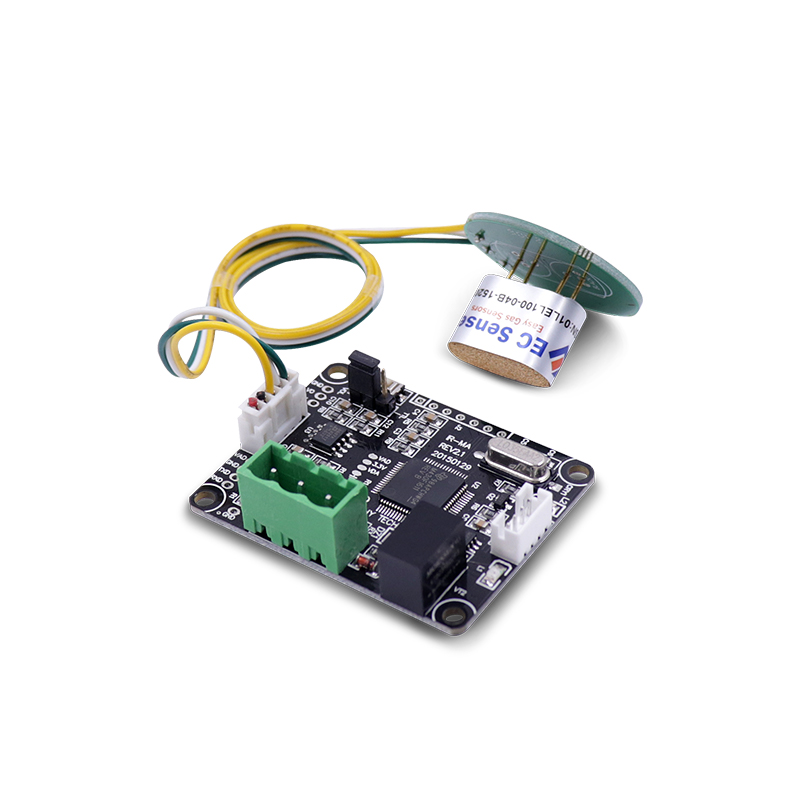

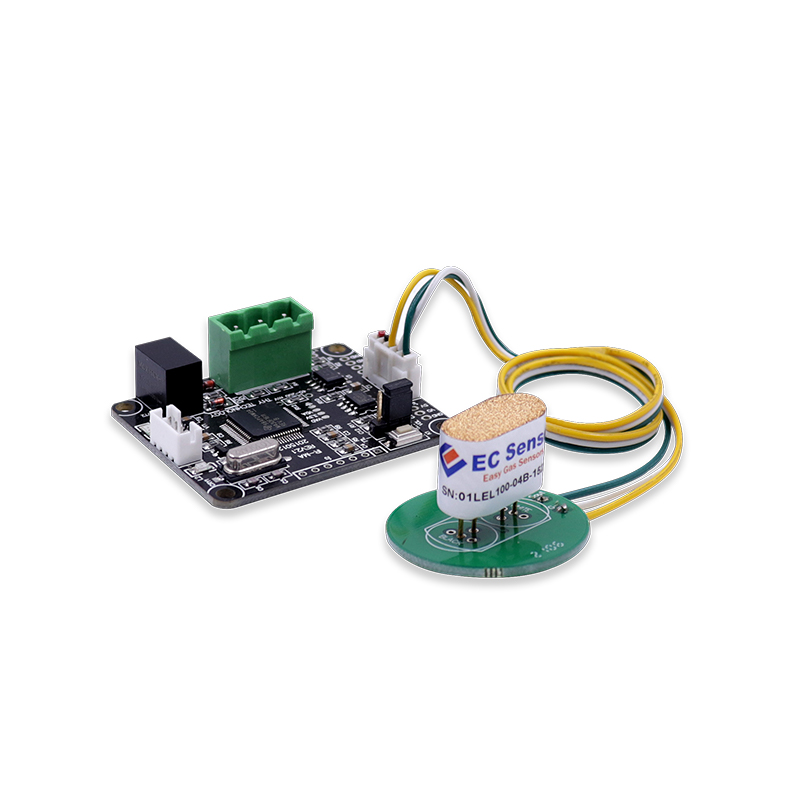

該PCB板采用分體式結構設計，將傳感器與主電路板分離成2個PCB板，它們之間采用單排插針和單排插座進行連接，實現信號采集。這兩個PCB板分別的功能是：一個是傳感器插接板，用于固定傳感器和將傳感器的信號進行一級處理，保證傳感器信號的穩定性并傳送至主電路板；另一個是主電路板，用于接收插接板傳輸?shù)男盘?，并進行處理，使之輸出4~20mA的電壓信號，并且接收和發送TTL信號，分體式結構設計更有助于用戶氣室部分的自由設計。
技術參數
訂貨號 | 04-TB300-PL-3MA-LEL-100-01 |
適配傳感器 | 催化燃燒型傳感器 |
檢測氣體 | 可燃氣（CH4甲烷標定，可以定制說明） |
精確度 | ± 5%F.S（所有性能數據測試是基于在20℃、50%RH和101.3KPa的條件下進行） |
重復性 | ± 2%F.S（所有性能數據測試是基于在20℃、50%RH和101.3KPa的條件下進行） |
T90響應時間 | < 30 秒 |
響應延時 | < 1 秒 |
供電電源 | 9～24V DC |
狀態指示 | 1個LED燈實現電路板工作狀態指示： 故障狀態紅色常亮，校準狀態；指示燈閃爍，正常狀態指示燈常滅。 |
工作溫度 | -20～+50 ℃ |
工作濕度 | (10–95) % RH不結露。在 40℃, 90%R.H情況下工作2小時，不會造成損壞 |
工作壓力 | 101KPa ± 10% |
EMI電磁干擾 | < 5% F.S |
校準 | 按鍵標定 |
校準范圍 | 零點和50% LEL |
故障信號輸出 | 2mA電流信號作為故障時的輸出信號 |
模擬輸出 | 三線制4-20mA |
數字輸出 | UART |
傳感器插板尺寸 | 直徑20mm |
主板尺寸 | 40 x 50mm |
重量 | < 150g |
包裝 | 抗震和防跌落，振動試驗 |
產品概述
TB300三線制可燃氣體檢測模組是以催化燃燒原理的傳感技術為基礎，該模塊主要用于設計小體積氣體探測器、分析儀或便攜式儀表的用戶，適配催化燃燒型傳感器，既可以輸出4~20mA的模擬信號，也可以輸出TTL數字信號。標定方式為直接使用按鍵對零點和半量程點進行標定。方便用戶進行信號采集及信號處理，加快了傳統的產品研發周期。
結構概述
該PCB板采用分體式結構設計，將傳感器與主電路板分離成2個PCB板，它們之間采用單排插針和單排插座進行連接，實現信號采集。這兩個PCB板分別的功能是：一個是傳感器插接板，用于固定傳感器和將傳感器的信號進行一級處理，保證傳感器信號的穩定性并傳送至主電路板；另一個是主電路板，用于接收插接板傳輸?shù)男盘?，并進行處理，使之輸出4~20mA的電壓信號，并且接收和發送TTL信號，分體式結構設計更有助于用戶氣室部分的自由設計。
技術參數
訂貨號 | 04-TB300-PL-3MA-LEL-100-01 |
適配傳感器 | 催化燃燒型傳感器 |
檢測氣體 | 可燃氣（CH4甲烷標定，可以定制說明） |
精確度 | ± 5%F.S（所有性能數據測試是基于在20℃、50%RH和101.3KPa的條件下進行） |
重復性 | ± 2%F.S（所有性能數據測試是基于在20℃、50%RH和101.3KPa的條件下進行） |
T90響應時間 | < 30 秒 |
響應延時 | < 1 秒 |
供電電源 | 9～24V DC |
狀態指示 | 1個LED燈實現電路板工作狀態指示： 故障狀態紅色常亮，校準狀態；指示燈閃爍，正常狀態指示燈常滅。 |
工作溫度 | -20～+50 ℃ |
工作濕度 | (10–95) % RH不結露。在 40℃, 90%R.H情況下工作2小時，不會造成損壞 |
工作壓力 | 101KPa ± 10% |
EMI電磁干擾 | < 5% F.S |
校準 | 按鍵標定 |
校準范圍 | 零點和50% LEL |
故障信號輸出 | 2mA電流信號作為故障時的輸出信號 |
模擬輸出 | 三線制4-20mA |
數字輸出 | UART |
傳感器插板尺寸 | 直徑20mm |
主板尺寸 | 40 x 50mm |
重量 | < 150g |
包裝 | 抗震和防跌落，振動試驗 |
