瀏覽器自帶分享功能也很好用哦~測量原理

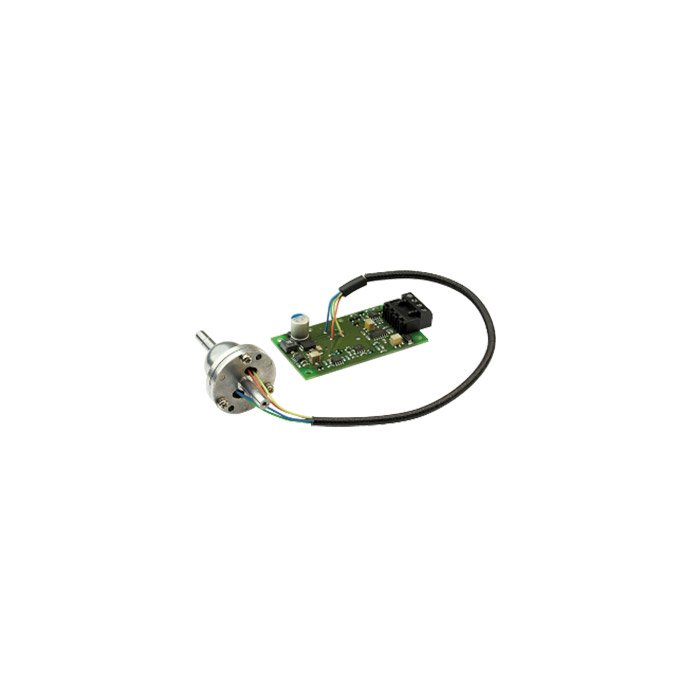

FCX-MP1000 傳感器模組是測量 0~1000ppm 范圍內氧氣的完整解決方案。傳感器和電子設備通 過電路板連接，傳感器封裝在一個壓力緊密的流動外殼中。電子元件放大傳感器信號并根據 IEC 60381 將其轉換成線性電流輸出信號 4-20mA。
氧化鋯加熱到 450° C 左右時，氧離子可以穿透。因此，施加在傳感器上的電壓將氧氣從內室泵出。在恒定的氣體壓力下，泵出的氧氣量等 于通過毛細管擴散進來的氧分子的數量，并且在一定范圍內，它與電極之間施加的電壓無關。測量電流與抽走氧分子的數量成正比。氧分壓 與傳感器電流的關系為:
IL = ([A]/1000) x [O2ppm]
這里 :
IL: 傳感器電流
A: 在 1000ppm 氧氣時傳感器電流 (μA) O2: 氧氣濃度 ( 體積 ppmO2) 傳感器模組執行三項任務 :
· 調節傳感器的加熱功率
· 放大來自傳感器的微安培信號
· 將放大后的信號轉換成標準化的電流輸出信號
傳感器和模組在工廠時配對校準，為了使傳感器溫度精確到 450° C，加熱電壓必須為每個傳感器定制調整，所以傳感器不能直接更換，不能與其他模組配合使用。
暖機時間
模組需要大概 5 分鐘時間暖機。
環境條件
· 不允許室外直接使用
· 需做防潮處理
· 傳感器溫度約為 450°C。在任何情況下，請注意在氣體混合物中的應用所產生的危害以及風險。
· 該傳感器適宜在低于 1000 ppm O2 的氧氣濃度下工作，短時間的大氣氧氣 (20.9%vol O2) 下是可以的，但是連續暴露在氧氣濃度高于 1 %vol O2 的傳感器中可能會減慢傳感器的響應時間，并限制傳感器的使用壽命。
測量原理
FCX-MP1000 傳感器模組是測量 0~1000ppm 范圍內氧氣的完整解決方案。傳感器和電子設備通 過電路板連接，傳感器封裝在一個壓力緊密的流動外殼中。電子元件放大傳感器信號并根據 IEC 60381 將其轉換成線性電流輸出信號 4-20mA。
氧化鋯加熱到 450° C 左右時，氧離子可以穿透。因此，施加在傳感器上的電壓將氧氣從內室泵出。在恒定的氣體壓力下，泵出的氧氣量等 于通過毛細管擴散進來的氧分子的數量，并且在一定范圍內，它與電極之間施加的電壓無關。測量電流與抽走氧分子的數量成正比。氧分壓 與傳感器電流的關系為:
IL = ([A]/1000) x [O2ppm]
這里 :
IL: 傳感器電流
A: 在 1000ppm 氧氣時傳感器電流 (μA) O2: 氧氣濃度 ( 體積 ppmO2) 傳感器模組執行三項任務 :
· 調節傳感器的加熱功率
· 放大來自傳感器的微安培信號
· 將放大后的信號轉換成標準化的電流輸出信號
傳感器和模組在工廠時配對校準，為了使傳感器溫度精確到 450° C，加熱電壓必須為每個傳感器定制調整，所以傳感器不能直接更換，不能與其他模組配合使用。
暖機時間
模組需要大概 5 分鐘時間暖機。
環境條件
· 不允許室外直接使用
· 需做防潮處理
· 傳感器溫度約為 450°C。在任何情況下，請注意在氣體混合物中的應用所產生的危害以及風險。
· 該傳感器適宜在低于 1000 ppm O2 的氧氣濃度下工作，短時間的大氣氧氣 (20.9%vol O2) 下是可以的，但是連續暴露在氧氣濃度高于 1 %vol O2 的傳感器中可能會減慢傳感器的響應時間，并限制傳感器的使用壽命。
