產品概述

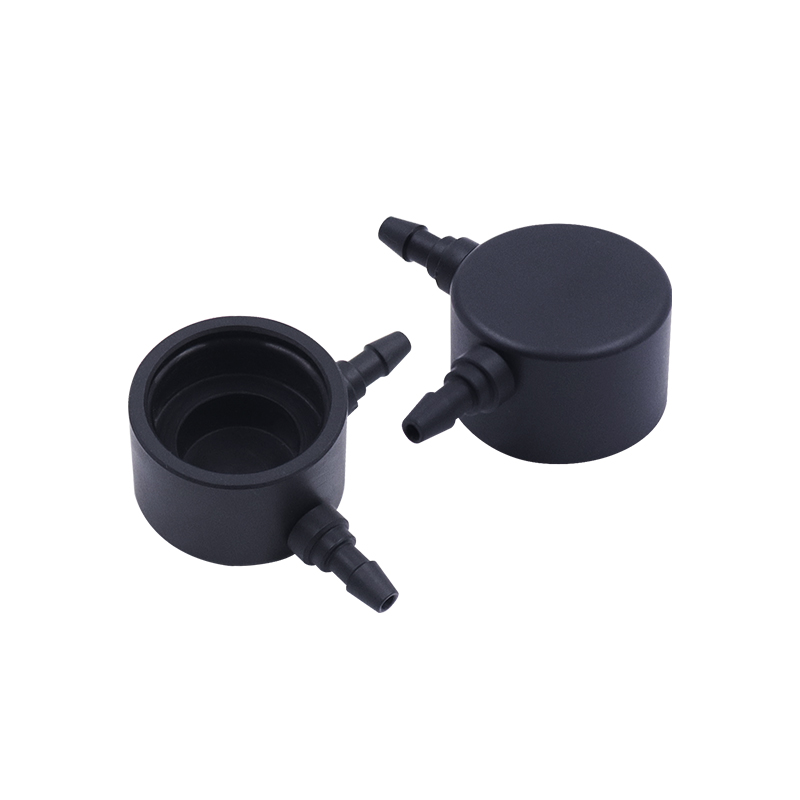

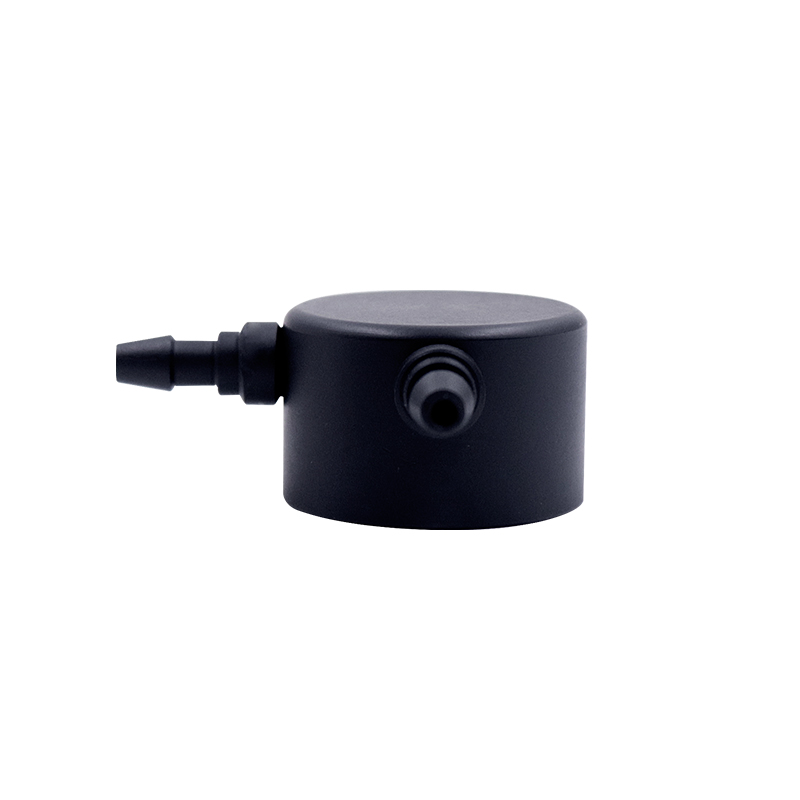

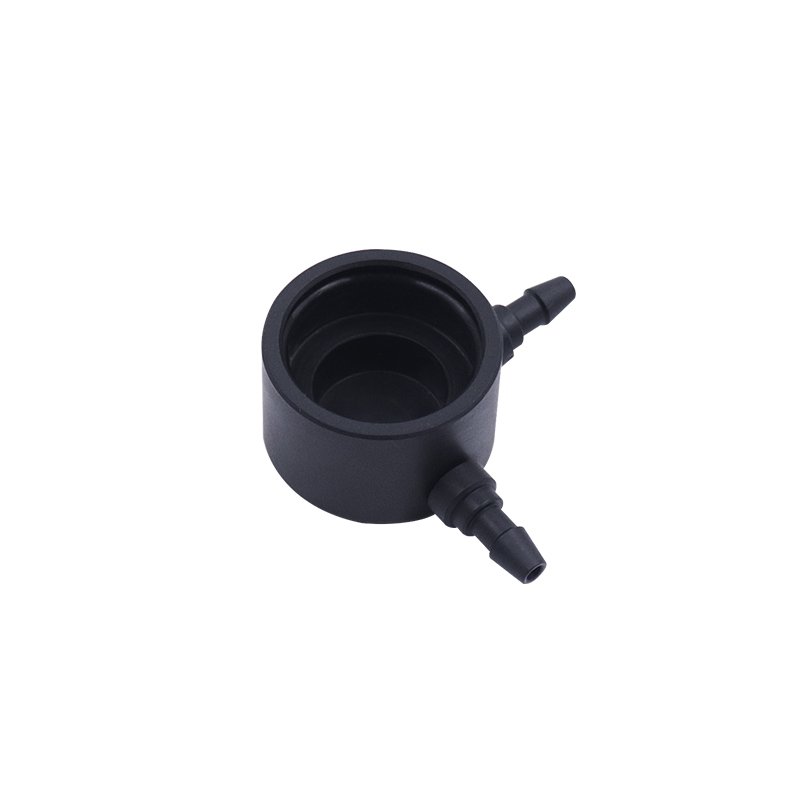

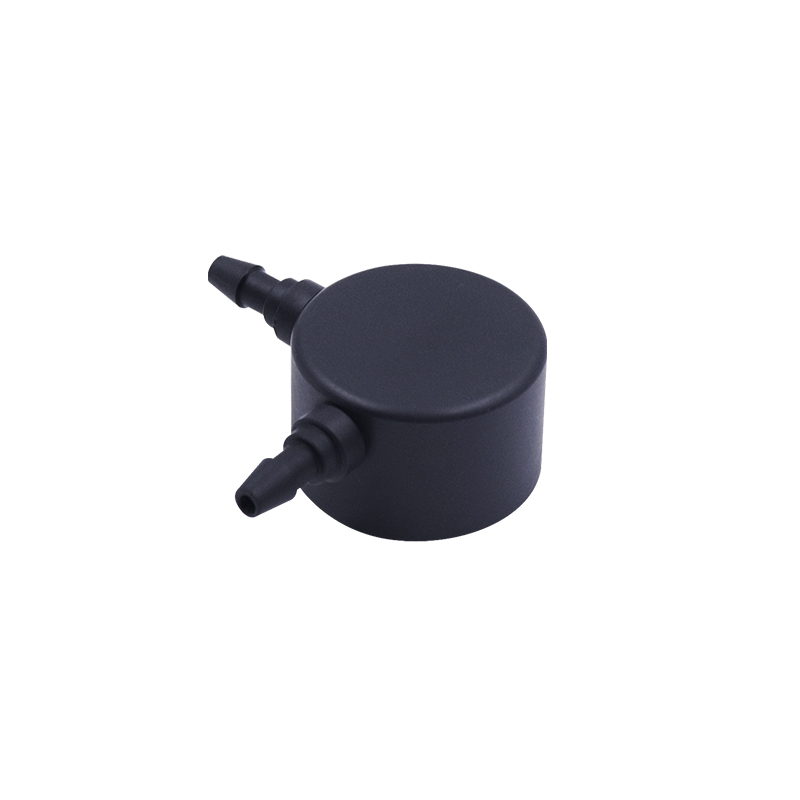

4S氣體傳感器流量罩的設計的目的是模擬一個小體積的氣體擴散式空間，讓傳感器能夠實現穩定的工作，確保測量或校準數據的準確性。

4S氣體傳感器流量罩適用于EC Sense ES4、EC4系列的所有傳感器、以及適配ES4，EC4傳感器的氣體傳感器模組，應用于以上產品采用帶流量或泵吸式的氣體進行測試、校準、系統集成。

在產品研發過程中可使用4S氣體傳感器流量罩連續的通氣測試，以及對傳感器或傳感器模組通入氣體校準。

當傳氣體感器或氣體傳感器模組經過使用一段時間后，在有必要進行校準時，可選用4S氣體傳感器流量罩對產品通入氣體校準。

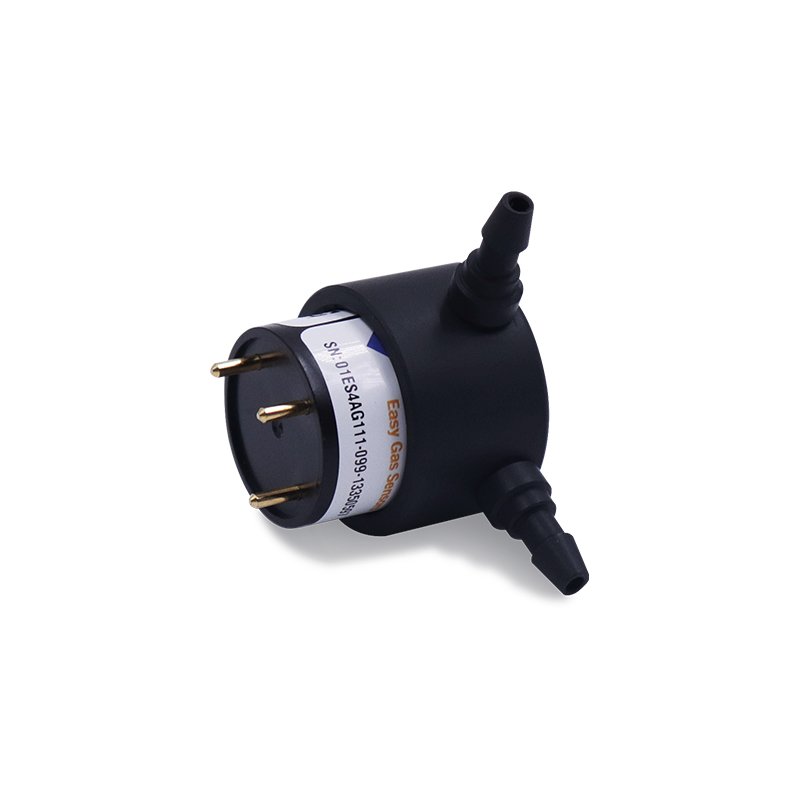

在系統集成、儀器儀表設計過程中采用泵吸式采樣檢測方式，可選用4S氣體傳感器流量罩適配ES4或EC4氣體傳感器或搭載有ES4或EC4傳感器的氣體傳感器模組。

產品特點

1、小體積的內部空間結構，與傳感器貼合式設計

     可以確保氣體能夠很快接觸到氣體傳感器，確保了對氣體的響應速度

2、側面進氣模式，以及進氣和出氣口位置為90°的角度

     可避免氣流對傳感器氣體采集面帶來的直接沖擊力，導致傳感器可能存在物理損壞，或壓力增大導致信號增大，以及氣流不穩定導致信號輸出不穩定的現象。

     可避免進入流量罩內的被測氣體很快流失。

3、采用耐腐蝕ABS材料精密加工制作，可用于腐蝕性氣體的測量

4、內壁與傳感器圓弧面密封式設計，內壁上配置有嵌入式的耐腐蝕密封圈，增強了氣密性，避免漏氣

5、進、出氣口可根據實際應用任意選擇

6、進出氣嘴內徑和傳感器流量罩內的容積經過科學計算，適用流量范圍廣

結構示意圖

技術參數

使用說明

請見技術文檔......
