瀏覽器自帶分享功能也很好用哦~產品概述

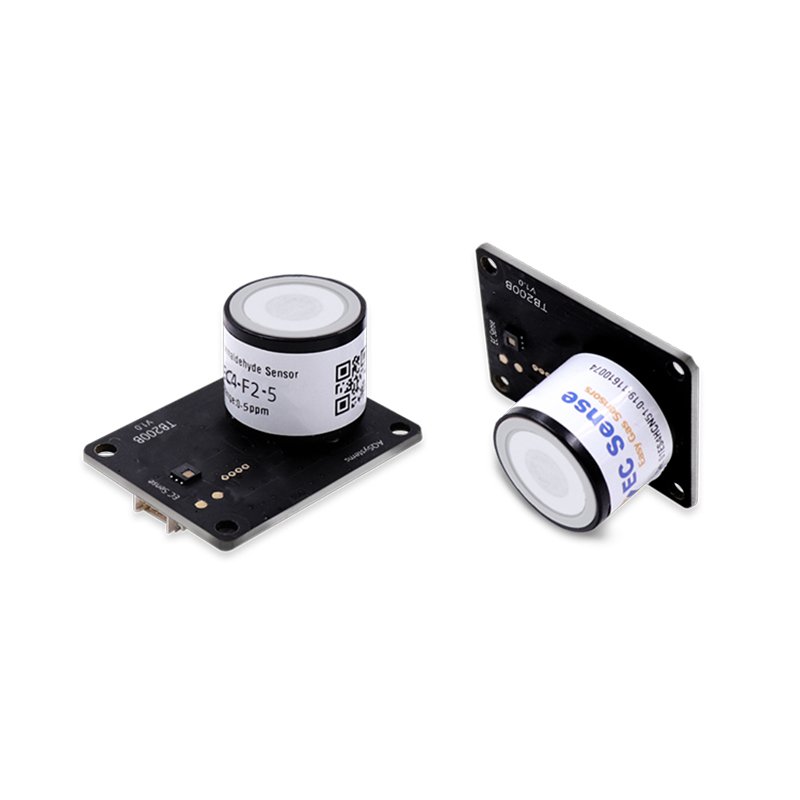

TB200B 系列是基于智能氣體傳感器技術和智能算法計算的智能數字氣體傳感器模組。TB200B 氣體傳感器模組適用于室內和室外的工業應用。它可以檢測氣體、溫度和濕度，并同時接收所有數據。數據通過傳輸命令輸出，便于識別正確的維護和更換時間。每個傳感器模組都用氣體進行了專業的校準，校準信息存儲在閃存芯片中。傳感器模塊具有I2C 或UART（TTL 3.3V）輸出接口，可以輕松地與不同的設備和系統集成。
檢測原理
液態電化學傳感技術是電化學檢測領域的一項創新。該技術基于電化學催化反應的原理，檢測不同氣體的電化學反應的輸出信號，并通過該信號準確地測量氣體的濃度。傳感器是由三個與電解液接觸的電極，一個典型的電極由一個大的表面積的貴金屬和其他材料組成。電極、電解質和周圍的空氣相互接觸，氣體擴散到工作電極中。這里氣體會被氧化，產生電流，與氣體濃度成正比。
結構示意圖
技術參數
氣體傳感器參數
檢測原理 | 液態電化學檢測技術 |
檢測氣體 | 氟氣氣體 |
響應時間 | < 3 秒 ( T50: < 20 秒； T90: < 60 秒) |
精度 | ± 5% F.S |
重復性 | 全范圍± 1% 為正常范圍 |
線性 | 線性的 |
長期漂移 | < 1%/月 |
預期壽命 | > 2年 |
溫度和相對濕度傳感器參數
溫度范圍 | -20° C 至 +70° C |
溫度精度 | ± 0.2° C ( 典型值) |
濕度范圍 | 0 至 100% RH |
濕度精度 | ± 2% ( 典型值) |
環境參數
工作溫度 | -40° C 至 +55° C |
工作濕度 | 15% - 95% RH. ( 非冷凝) |
工作壓力 | 大氣壓力 ± 10% |
機械參數
尺寸（含氣體傳感器） | 40 x 30 x 22.45 mm |
尺寸（不含傳感器） | 40 x 30 x 5.6 mm |
重量 | < 25 g |
質保期 | 自發貨之日起12個月 |
信號電纜 | 標準長度如結構圖所示，如有特殊要求，可進行定制。 |
電氣參數
輸出信號 | UART TTL 3.3V 或I2C 數字信號，更多信息請參閱 “通信協議” |
UART 接口定義：VCC- 紅色，GND- 黑色，RX- 黃色，TX- 綠色 | |
UART 波特率：9600 ，數據位：8 位 ，停止位：1 位 | |
I2C 接口定義：VCC- 紅色，GND- 黑色，SDA- 黃色，SCL- 綠色 | |
I2C 頻率：≦ 20 kHz ，I2C 信號電壓：3.3V |
獲取數據命令 | 通信有主動上傳和問答模式。默認模式為開機后的問答模式。您可以使用說明在這兩種模式之間進行切換。 |
注意：如果您關閉該模塊或切換到休眠模式，則該模塊仍處于問答模式。I2C 協議只支持問答模式。 | |
電源電壓 | 3.3 至5.5V 直流，建議的5V 直流 |
平均電流（開啟LED 燈） | UART: 2.9mA， I2C: 9.5mA @ 5VDC |
平均電流（關閉LED 燈） | UART: 1.6mA， I2C: 8.7mA @ 5VDC |
峰值電流 | UART: 3.8mA ，I2C: 11mA @ 5V DC |
休眠模式電流 | 0.8mA @ 5V DC |
休眠模式功耗 | 40mW @ 5V DC |
產品概述
TB200B 系列是基于智能氣體傳感器技術和智能算法計算的智能數字氣體傳感器模組。TB200B 氣體傳感器模組適用于室內和室外的工業應用。它可以檢測氣體、溫度和濕度，并同時接收所有數據。數據通過傳輸命令輸出，便于識別正確的維護和更換時間。每個傳感器模組都用氣體進行了專業的校準，校準信息存儲在閃存芯片中。傳感器模塊具有I2C 或UART（TTL 3.3V）輸出接口，可以輕松地與不同的設備和系統集成。
檢測原理
液態電化學傳感技術是電化學檢測領域的一項創新。該技術基于電化學催化反應的原理，檢測不同氣體的電化學反應的輸出信號，并通過該信號準確地測量氣體的濃度。傳感器是由三個與電解液接觸的電極，一個典型的電極由一個大的表面積的貴金屬和其他材料組成。電極、電解質和周圍的空氣相互接觸，氣體擴散到工作電極中。這里氣體會被氧化，產生電流，與氣體濃度成正比。
結構示意圖
技術參數
氣體傳感器參數
檢測原理 | 液態電化學檢測技術 |
檢測氣體 | 氟氣氣體 |
響應時間 | < 3 秒 ( T50: < 20 秒； T90: < 60 秒) |
精度 | ± 5% F.S |
重復性 | 全范圍± 1% 為正常范圍 |
線性 | 線性的 |
長期漂移 | < 1%/月 |
預期壽命 | > 2年 |
溫度和相對濕度傳感器參數
溫度范圍 | -20° C 至 +70° C |
溫度精度 | ± 0.2° C ( 典型值) |
濕度范圍 | 0 至 100% RH |
濕度精度 | ± 2% ( 典型值) |
環境參數
工作溫度 | -40° C 至 +55° C |
工作濕度 | 15% - 95% RH. ( 非冷凝) |
工作壓力 | 大氣壓力 ± 10% |
機械參數
尺寸（含氣體傳感器） | 40 x 30 x 22.45 mm |
尺寸（不含傳感器） | 40 x 30 x 5.6 mm |
重量 | < 25 g |
質保期 | 自發貨之日起12個月 |
信號電纜 | 標準長度如結構圖所示，如有特殊要求，可進行定制。 |
電氣參數
輸出信號 | UART TTL 3.3V 或I2C 數字信號，更多信息請參閱 “通信協議” |
UART 接口定義：VCC- 紅色，GND- 黑色，RX- 黃色，TX- 綠色 | |
UART 波特率：9600 ，數據位：8 位 ，停止位：1 位 | |
I2C 接口定義：VCC- 紅色，GND- 黑色，SDA- 黃色，SCL- 綠色 | |
I2C 頻率：≦ 20 kHz ，I2C 信號電壓：3.3V |
獲取數據命令 | 通信有主動上傳和問答模式。默認模式為開機后的問答模式。您可以使用說明在這兩種模式之間進行切換。 |
注意：如果您關閉該模塊或切換到休眠模式，則該模塊仍處于問答模式。I2C 協議只支持問答模式。 | |
電源電壓 | 3.3 至5.5V 直流，建議的5V 直流 |
平均電流（開啟LED 燈） | UART: 2.9mA， I2C: 9.5mA @ 5VDC |
平均電流（關閉LED 燈） | UART: 1.6mA， I2C: 8.7mA @ 5VDC |
峰值電流 | UART: 3.8mA ，I2C: 11mA @ 5V DC |
休眠模式電流 | 0.8mA @ 5V DC |
休眠模式功耗 | 40mW @ 5V DC |
