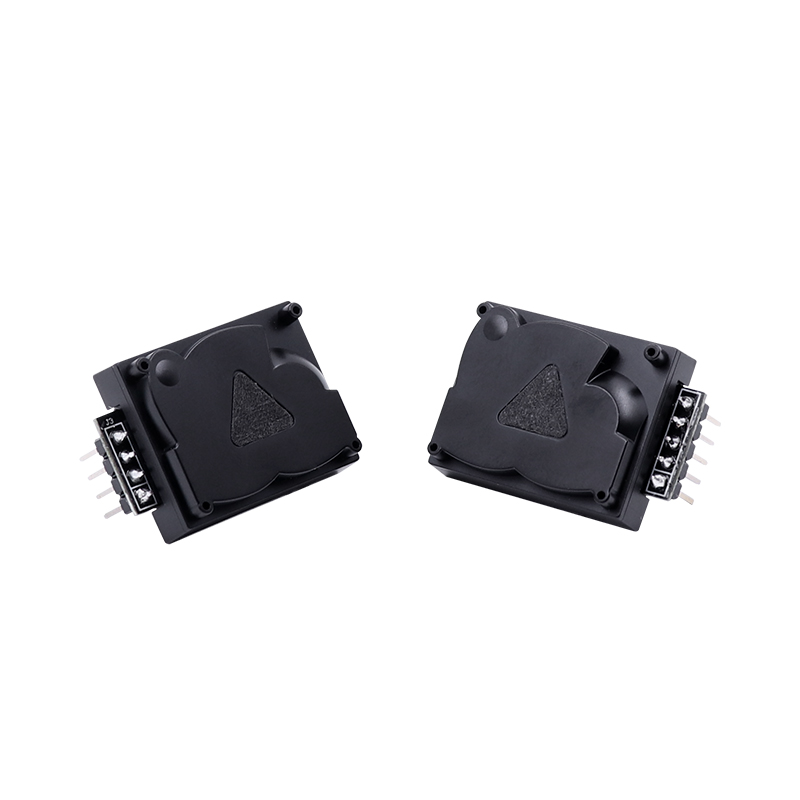

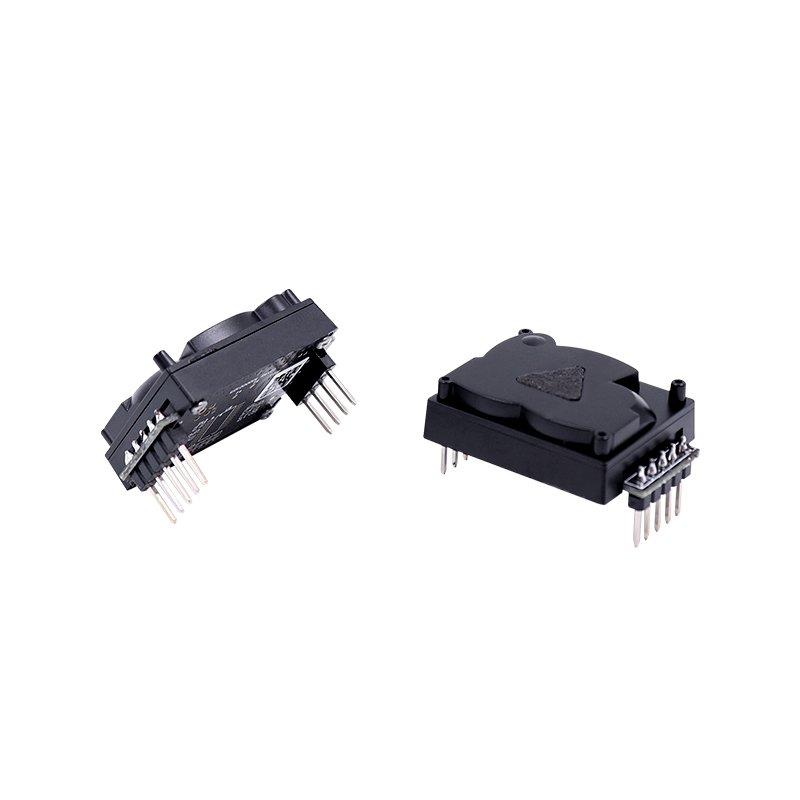

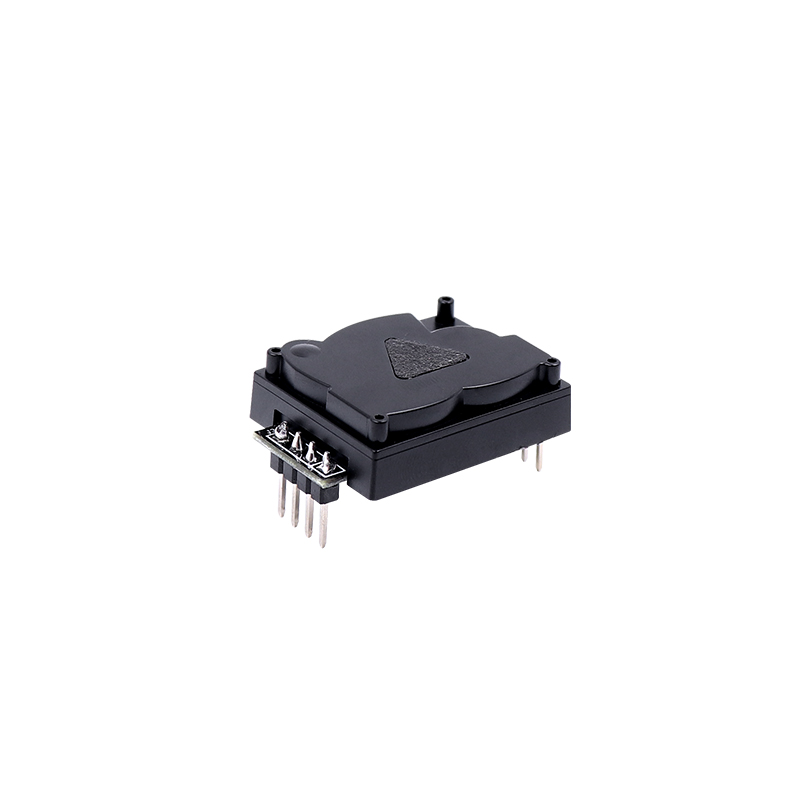

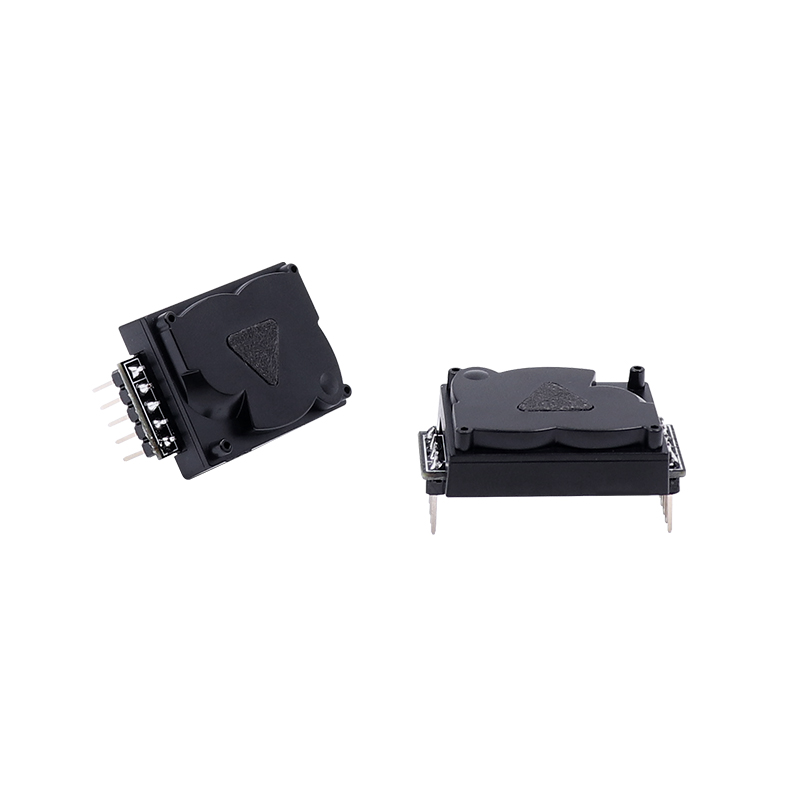

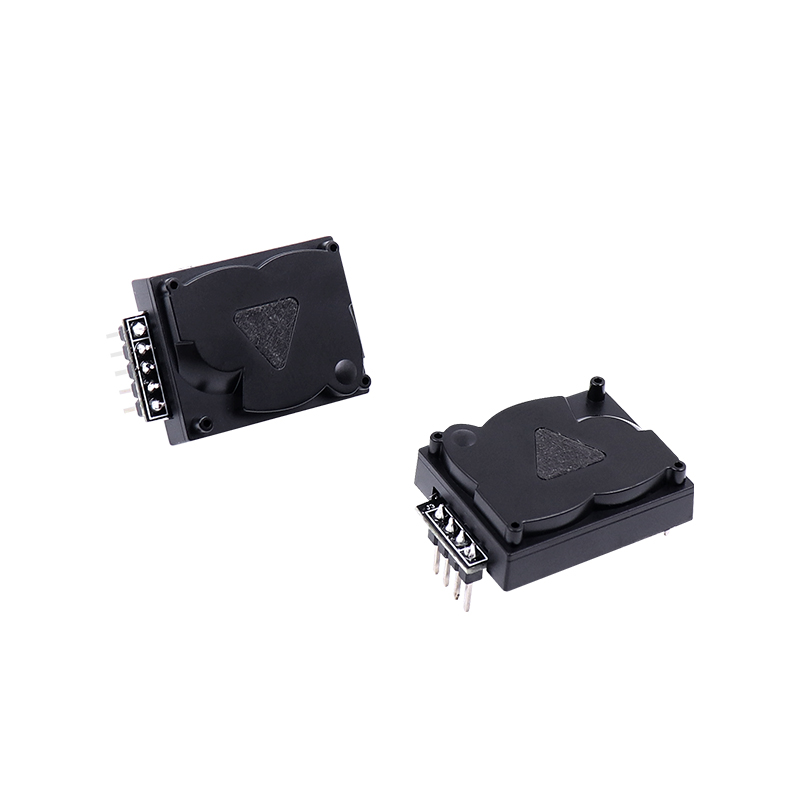

DS-IR 商用型冷媒泄漏監測傳感器

· 多溫度點 / 全量程校準
· 零點噪聲有效值 < 10 ppm
· 使用壽命 > 15 年
· 結構緊湊、便于安裝
· 提供自動校準模式和手動校準模式
· PWM/UART/I2C 信號輸出

產品詳情

技術文檔下載

產品概述

DS-IR 商用型冷媒泄漏監測傳感器系列是一款光學冷媒(制冷劑)泄漏監測傳感器，其利用非色散紅外(NDIR)原理探測空氣中的制冷劑氣體濃度。本產品采用優化的光學設計、電路設計、數字信號處理算法和補償算法，相較于市場同類型產品，其具有信噪比高、重復性好、響應快的特點。此外，通過穩健性設計，產品通過了多項嚴苛的環境測試和壽命測試，具有優越的穩定性和可靠性。

應用領域

家用空調的冷媒泄露監測、車用空調的冷媒泄露監測、商用空調的冷媒泄露監測

技術參數

響應時間	< 30 s
工作條件	-40°C ~ +85°C ; 0 ~ 95% RH ( 無冷凝 )
存儲條件	-40°C ~ +85°C
供電電壓	DC 4.75 V ~ 5.25 V，紋波電壓 < 50 mV
平均工作電流	< 50 mA
報警輸出	數字高/低
通訊接口	1) UART (默認)
	2) PWM ( 可選 ) ⁽³⁾
	3) I2C ( 可選 )⁽³⁾
產品壽命	15 年
長期穩定性	≦ 2% LFL
重量	5.7g

注：

(1) 監測其他制冷劑的觸點屬于 A2L、A3 安全組。

(2) 標準范圍:0 至 25% LFL 和 -20 °C 至 60 °C;擴展范圍:25 至 50% LFL 和 -40 °C 至 85 °C。

(3) 直接暴露于濃度為 25% LFL 的制冷劑氣體中，檢測閾值限值設置為 LFL 的 10%。

產品選型表
產品名稱	氣體種類	分子式	訂貨號	檢測范圍	檢測精度
商用型冷媒泄漏監測傳感器	二氟甲烷	CH₂F₂ (R32)	04-DS-IR-R32-50%-UART-PWM-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R32-50%-I2C-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R32-100%-UART-PWM-01	0 - 100% LFL	± 5% LFL
			04-DS-IR-R32-100%-I2C-01	0 - 100% LFL	± 5% LFL
	R454A 冷媒	CH₂F₂/CF₃CF=CH₂(R454A)	04-DS-IR-R454A-50%-UART-PWM-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R454A-50%-I2C-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R454A-100%-UART-PWM-01	0 - 100% LFL	± 5% LFL
			04-DS-IR-R454A-100%-I2C-01	0 - 100% LFL	± 5% LFL
	R454B冷媒	CH₂F₂/CF₃CF=CH₂(R454B)	04-DS-IR-R454B-50%-UART-PWM-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R454B-50%-I2C-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R454B-100%-UART-PWM-01	0 - 100% LFL	± 5% LFL
			04-DS-IR-R454B-100%-I2C-01	0 - 100% LFL	± 5% LFL
	R454C 冷媒	CH2F2/CF3CF=CH2(R454C)	04-DS-IR-R454C-50%-UART-PWM-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R454C-50%-I2C-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R454C-100%-UART-PWM-01	0 - 100% LFL	± 5% LFL
			04-DS-IR-R454C-100%-I2C-01	0 - 100% LFL	± 5% LFL
	丙烷	C₃H₈ (R290)	04-DS-IR-R290-50%-UART-PWM-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R290-50%-I2C-01	0 - 50% LFL	± 2.5% LFL
			04-DS-IR-R290-100%-UART-PWM-01	0 - 100% LFL	± 5% LFL
			04-DS-IR-R290-100%-I2C-01	0 - 100% LFL	± 5% LFL
