瀏覽器自帶分享功能也很好用哦~產品概述

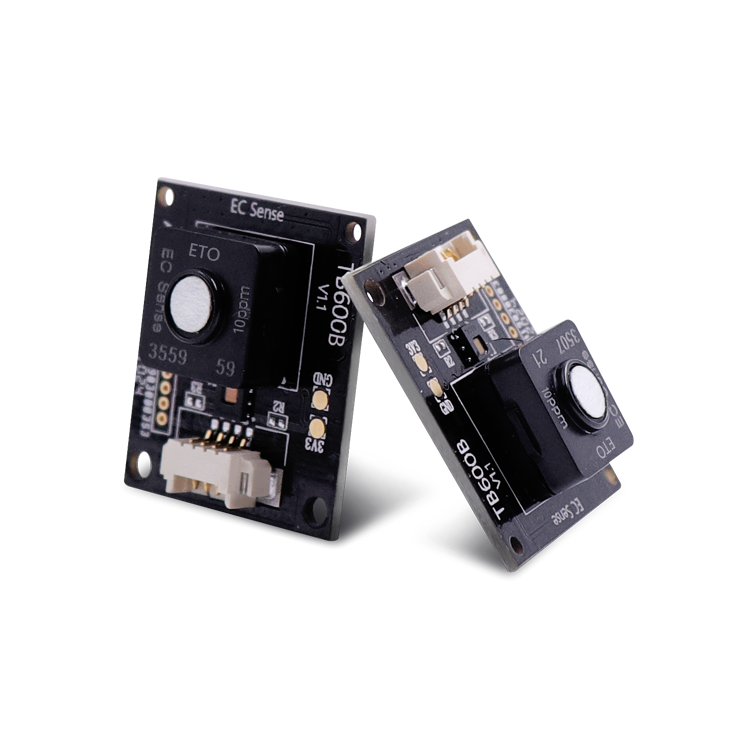

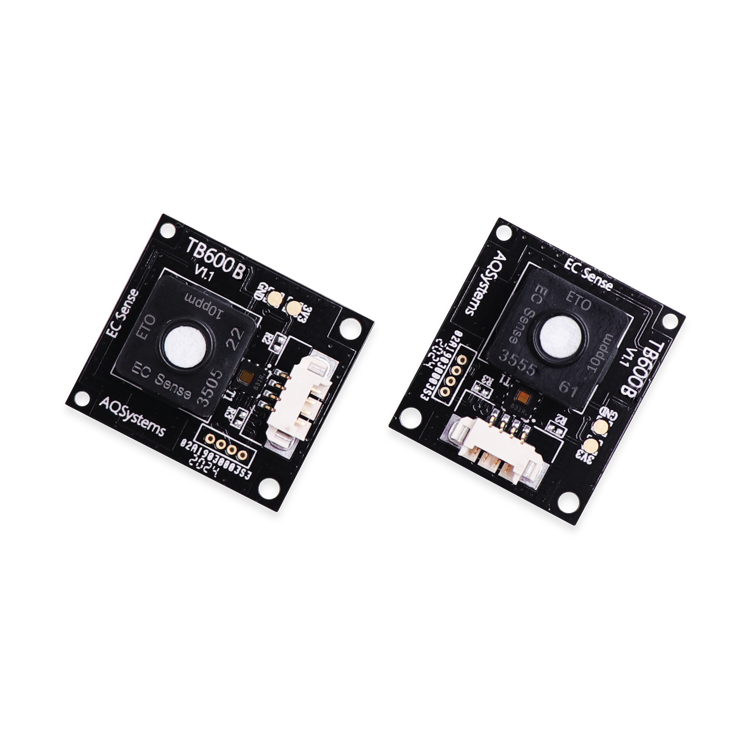

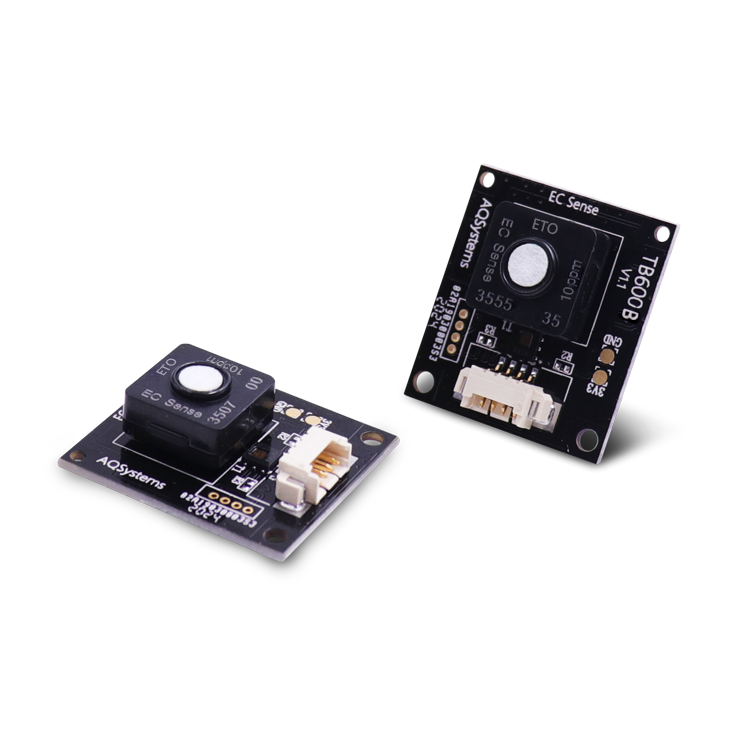

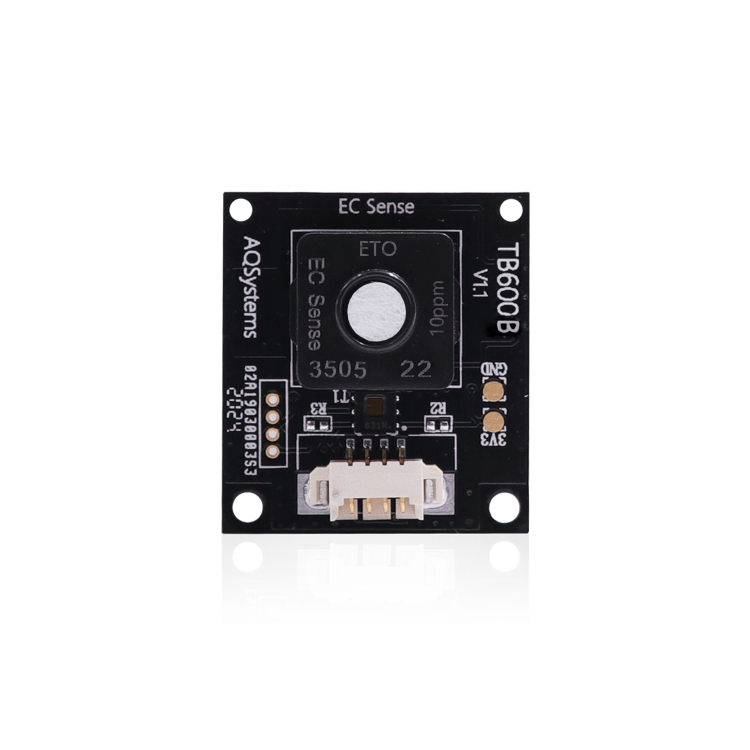

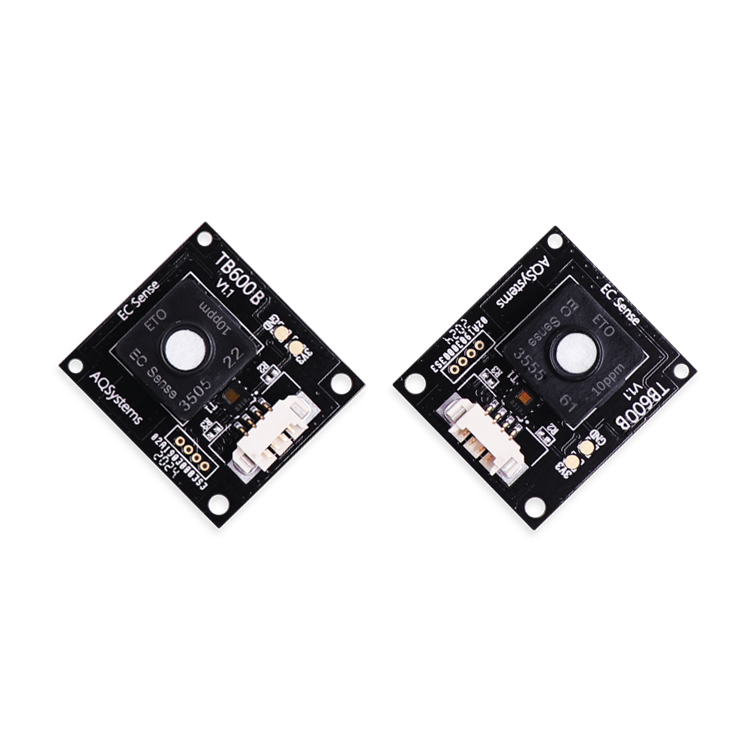

TB600B 系列是基于智能氣體傳感器技術和智能算法計算的智能數字氣體傳感器模組。TB600B 氣體傳感器模組適用于室內和室外的工業應用。它可以檢測氣體、溫度和濕度，并同時接收所有數據。數據通過傳輸命令輸出，便于識別正確的維護和更換時間。每個傳感器模組都用氣體進行了專業的校準，校準信息存儲在閃存芯片中。傳感器模塊具有 I2C 或 UART(TTL 3.3V)輸出接口，可以輕松地與不同的設備和系統集成。
檢測原理
固態聚合物電化學傳感技術是電化學檢測技術領域的一次創新。該技術依據是電化學氣體檢測原理，測量可以化學分解的各種氣體。傳感器是由三個與電解液接觸的電極，典型電極由大表面積貴金屬及其它材料組成。電極、電解液和周圍空氣接觸，氣體通過多孔膜背面擴散入傳感器的工作電極，在該電極上氣體被氧化或還原，這種電化學反應引起流經外部線路的電流。
結構示意圖
技術參數
檢測原理 | 德國EC Sense 固態聚合物電化學檢測技術 |
訂貨號 | 04-TB600B-ETO-10-01 / 04-TB600B-ETO-10-I2C-01 |
檢測氣體 | 環氧乙烷氣體 |
檢測范圍 | 0-10ppm；分辨率：0.01ppm |
精度 | < 5% F.S |
重復性 | 1% |
響應時間 | < 3 秒 （T50: < 10s; T90: < 30s） |
線性 | 線性的 |
傳感器預期壽命 | > 3年 |
長期漂移 | < 1% / 月 |
相對濕度誤差 | ± 10%（典型值） |
輸出信號 | UART TTL 3.3V 或 I2C 數字信號，更多信息請參閱 “通信協議” |
UART 接口定義:VCC- 紅色，GND- 黑色，RX- 黃色，TX- 綠色 | |
UART 波特率：9600 數據位：8 位 停止位：1 位 | |
I2C 接口定義:VCC- 紅色，GND- 黑色，SDA- 黃色，SCL- 綠色 | |
I2C 頻率:≦ 20 kHz I2C 信號電壓:3.3V | |
獲取數據命令 | 通信有主動上傳和問答模式。默認模式為開機后的問答模式。您可以使用說明在這兩種模式之間進行切換。 |
注意:如果您關閉該模塊或切換到休眠模式，則該模塊仍處于問答模式。I2C 協議僅支持問答模式。 | |
電源電壓 | 3.3-5.5V DC，建議5V DC |
電流(開啟 LED 燈) | UART: 2.9mA @ 5V DC，I2C: 4.7mA @ 5V DC |
電流(關閉 LED 燈) | UART: 1.6mA @ 5V DC，I2C: 3.4mA @ 5V DC |
峰值電流 | UART: 4.2mA @ 5V DC，I2C: 6.2mA @ 5V DC |
休眠模式 | UART: 0.8mA @ 5V DC，I2C: 0.9mA @ 5V DC |
休眠模式功耗 | 40mW @ 5V DC |
工作溫度 | -40° C 至 +55° C（非冷凝） |
工作濕度 | 15% - 95% RH. (非冷凝) |
工作壓力 | 大氣壓 ± 10% |
電路板尺寸 | 23 x 25.5 x 10.2mm（帶傳感器） 23 x 25.5 x 4.85mm（不帶傳感器） |
重量 | 3.1g |
產品概述
TB600B 系列是基于智能氣體傳感器技術和智能算法計算的智能數字氣體傳感器模組。TB600B 氣體傳感器模組適用于室內和室外的工業應用。它可以檢測氣體、溫度和濕度，并同時接收所有數據。數據通過傳輸命令輸出，便于識別正確的維護和更換時間。每個傳感器模組都用氣體進行了專業的校準，校準信息存儲在閃存芯片中。傳感器模塊具有 I2C 或 UART(TTL 3.3V)輸出接口，可以輕松地與不同的設備和系統集成。
檢測原理
固態聚合物電化學傳感技術是電化學檢測技術領域的一次創新。該技術依據是電化學氣體檢測原理，測量可以化學分解的各種氣體。傳感器是由三個與電解液接觸的電極，典型電極由大表面積貴金屬及其它材料組成。電極、電解液和周圍空氣接觸，氣體通過多孔膜背面擴散入傳感器的工作電極，在該電極上氣體被氧化或還原，這種電化學反應引起流經外部線路的電流。
結構示意圖
技術參數
檢測原理 | 德國EC Sense 固態聚合物電化學檢測技術 |
訂貨號 | 04-TB600B-ETO-10-01 / 04-TB600B-ETO-10-I2C-01 |
檢測氣體 | 環氧乙烷氣體 |
檢測范圍 | 0-10ppm；分辨率：0.01ppm |
精度 | < 5% F.S |
重復性 | 1% |
響應時間 | < 3 秒 （T50: < 10s; T90: < 30s） |
線性 | 線性的 |
傳感器預期壽命 | > 3年 |
長期漂移 | < 1% / 月 |
相對濕度誤差 | ± 10%（典型值） |
輸出信號 | UART TTL 3.3V 或 I2C 數字信號，更多信息請參閱 “通信協議” |
UART 接口定義:VCC- 紅色，GND- 黑色，RX- 黃色，TX- 綠色 | |
UART 波特率：9600 數據位：8 位 停止位：1 位 | |
I2C 接口定義:VCC- 紅色，GND- 黑色，SDA- 黃色，SCL- 綠色 | |
I2C 頻率:≦ 20 kHz I2C 信號電壓:3.3V | |
獲取數據命令 | 通信有主動上傳和問答模式。默認模式為開機后的問答模式。您可以使用說明在這兩種模式之間進行切換。 |
注意:如果您關閉該模塊或切換到休眠模式，則該模塊仍處于問答模式。I2C 協議僅支持問答模式。 | |
電源電壓 | 3.3-5.5V DC，建議5V DC |
電流(開啟 LED 燈) | UART: 2.9mA @ 5V DC，I2C: 4.7mA @ 5V DC |
電流(關閉 LED 燈) | UART: 1.6mA @ 5V DC，I2C: 3.4mA @ 5V DC |
峰值電流 | UART: 4.2mA @ 5V DC，I2C: 6.2mA @ 5V DC |
休眠模式 | UART: 0.8mA @ 5V DC，I2C: 0.9mA @ 5V DC |
休眠模式功耗 | 40mW @ 5V DC |
工作溫度 | -40° C 至 +55° C（非冷凝） |
工作濕度 | 15% - 95% RH. (非冷凝) |
工作壓力 | 大氣壓 ± 10% |
電路板尺寸 | 23 x 25.5 x 10.2mm（帶傳感器） 23 x 25.5 x 4.85mm（不帶傳感器） |
重量 | 3.1g |
