瀏覽器自帶分享功能也很好用哦~· 第四代甲醛傳感器，配方、材料、生產工藝全新改良升級
· 對低濃度乙醇、CO、芳香烴、異味、煙氣、空氣清新劑等有很好的抗干擾能力
· 溫濕度數字傳感器，結合智能算法，環境適應性更強
· 快速響應，快速回零、即插即用
· 使用簡單，UART 數字信號輸出，零點無漂移
· 德國傳感器耐久可靠，長壽命、檢測穩定
· 全新微電路設計，抗電磁干擾能力強，抗中毒性好
· 帶固定安裝孔，方便安裝
· 睡眠式設計，適用于低功耗IOT 應用
· RoHS 環保設計
產品概述

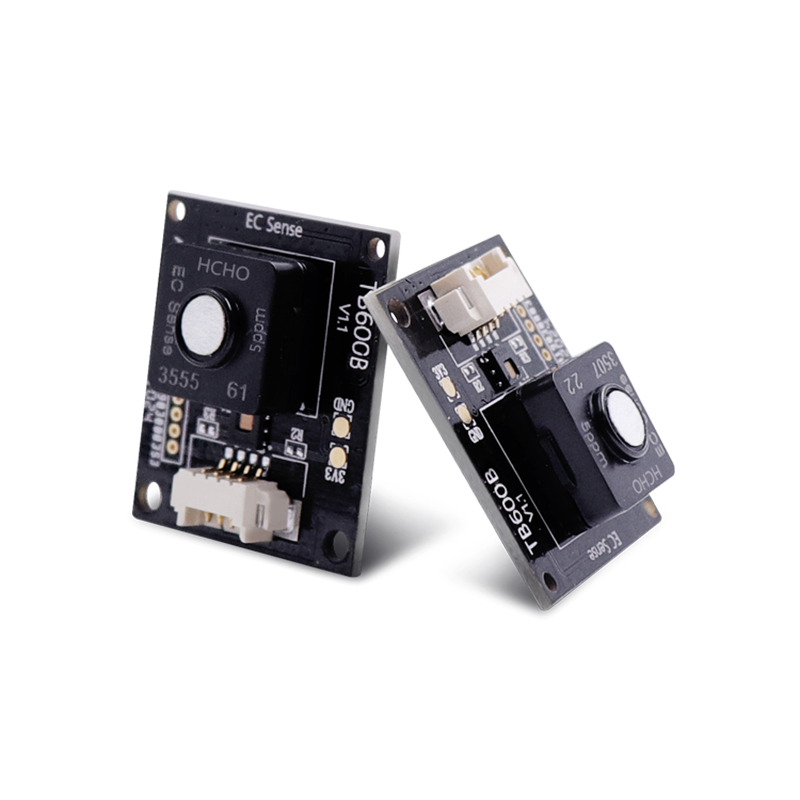

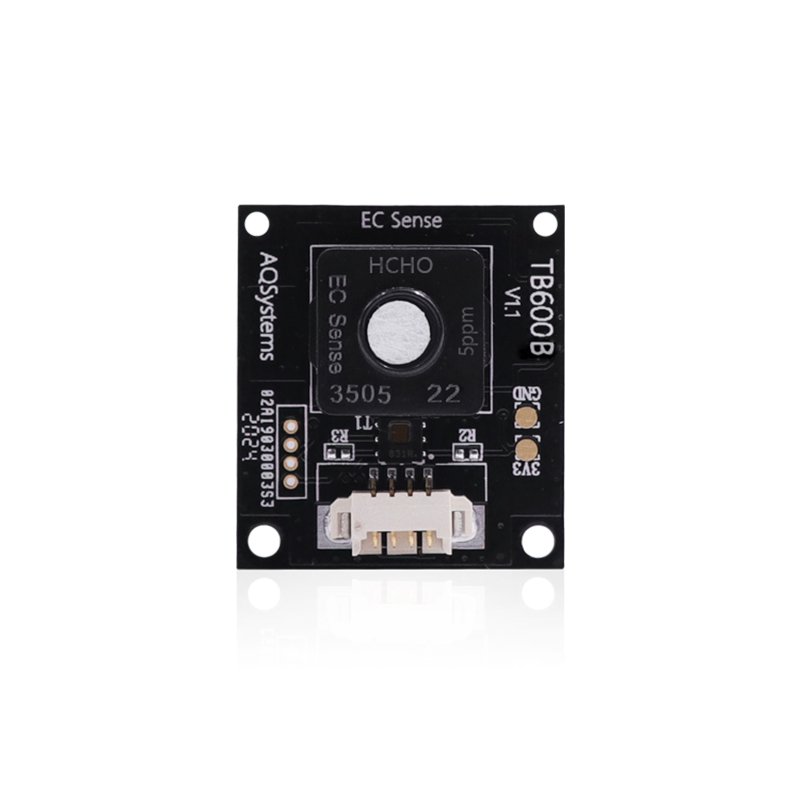

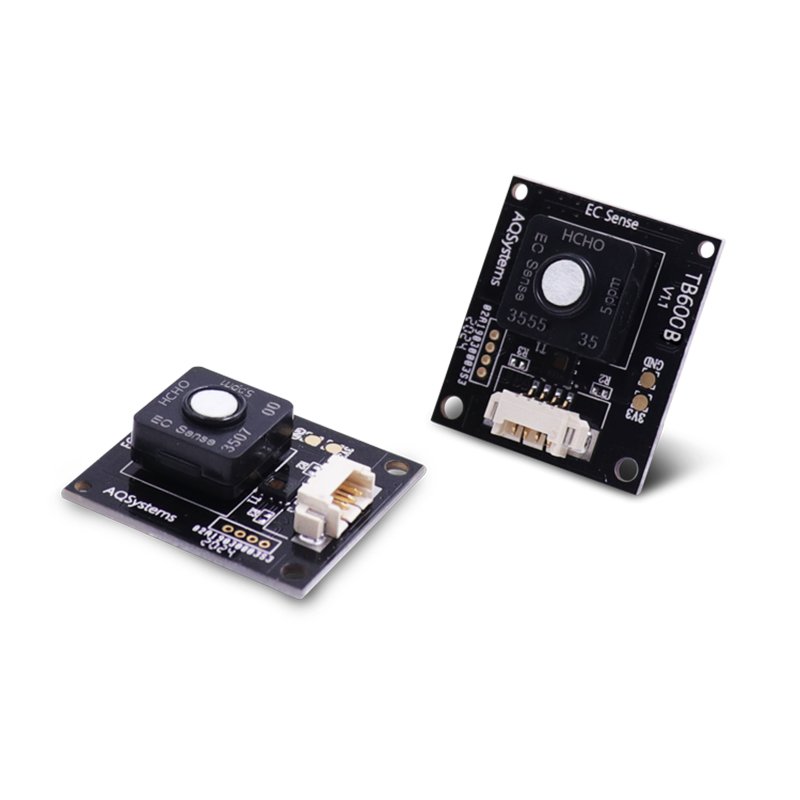

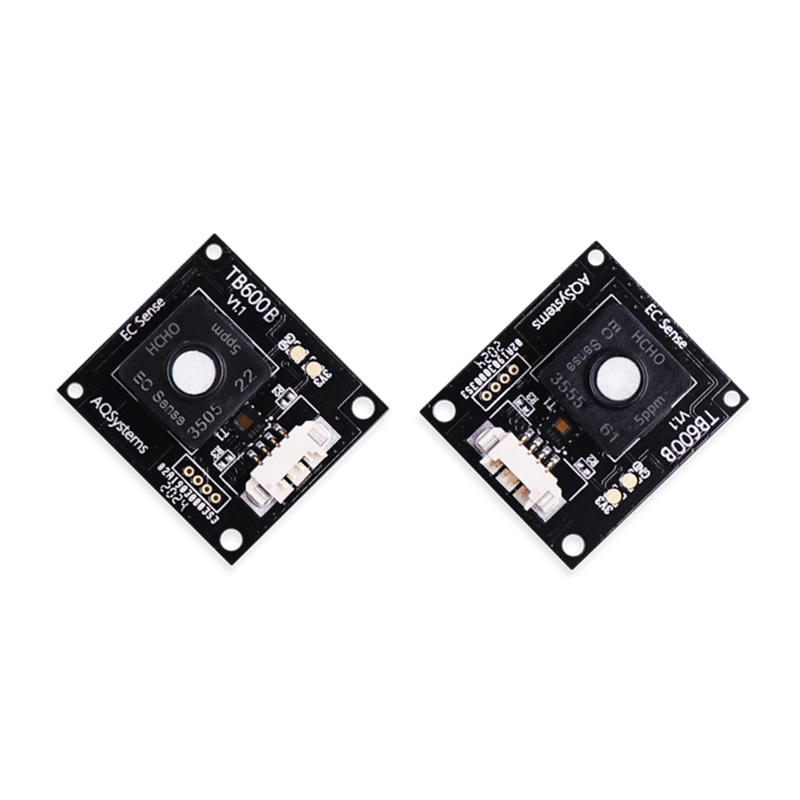

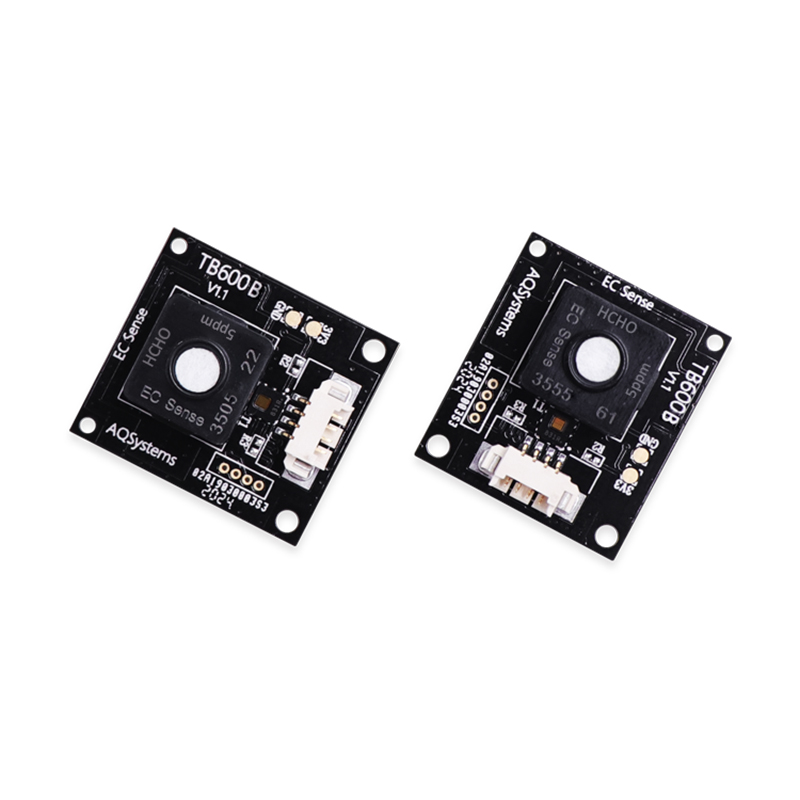

TB600B 系列HCHO甲醛檢測模組匯集了諸多來自德國的高精度檢測技術，以及德國團隊的設計理念，傳感器采用全球電化學領域體積很小的德國EC Sense 固態聚合物傳感器?？梢蕴娲覀兊谋亲尤蚀_嗅出氣體濃度，實現準確監測。UART 數字式信號輸出，省去了客戶對傳感器應用的了解，以及校準的繁瑣工作。
檢測原理
固態聚合物電化學傳感技術是電化學檢測技術領域的一次創新。該技術依據是電化學氣體檢測原理，測量可以化學分解的各種氣體。傳感器是由三個與電解液接觸的電極，典型電極由大表面積貴金屬及其它材料組成。電極、電解液和周圍空氣接觸，氣體通過多孔膜背面擴散入傳感器的工作電極，在該電極上氣體被氧化或還原，這種電化學反應引起流經外部線路的電流。
結構示意圖
技術參數
|
檢測原理 |
德國EC Sense 固態聚合物電化學檢測技術 |
|
訂貨號 |
04-TB600B-HCHO-5-01 |
|
檢測氣體 |
甲醛氣體 |
|
檢測范圍 |
0-5ppm；示值分辨率：0.001ppm |
|
誤差范圍 |
0.1-0.2ppm: ± 15% F.S (0.1ppm為起步計算單位)；0.2-5ppm: ± 10% F.S |
|
穩定時間 |
潔凈空氣下儲存頭次上電<60 秒 |
|
非潔凈空氣下儲存頭次上電<180 秒（有高濃度污染氣體存在環境下除外） |
|
|
響應時間 |
< 3 秒 （T50: <40 秒； T90: <80 秒； T100: <120 秒） |
|
標定物質 |
5ppm 測量范圍：2.5ppm 甲醛氣體標定； |
|
注：量程范圍越小，檢測準確度越高，不建議用戶超量程使用, 我司可按客戶要求量程標定。 |
|
|
傳感器預期壽命 |
> 3年 |
|
相對溫度誤差 |
± 0.2℃ |
|
相對濕度誤差 |
± 2% |
|
輸出信號 |
標準輸出為：3.3V 電平 UART 數字信號 |
|
接口定義：VCC- 紅色， GND- 黑色 ，RX- 黃色，TX- 綠色 |
|
|
波特率：9600 數據位：8 位 停止位：1 位 |
|
|
獲取數據命令 |
通訊分主動上傳和提問回答式，上電后默認為提問回答模式，可以使用指令進行兩種模式間的切換 |
|
斷電或者切換功耗模式后恢復為提問回答模式 |
|
|
工作電壓 |
3.3-5.5V DC |
|
工作電流 |
< 5mA |
|
功耗 |
25mW @ 5V DC |
|
重復性 |
滿量程5ppm ±1% 為正常范圍 |
|
工作溫度 |
0 - 40℃ 適合室內環境使用； -40~55℃ 需做溫度補償 |
|
推薦工作溫度 |
20 - 35℃ |
|
工作濕度 |
15% - 95% RH.（非冷凝） |
|
推薦工作濕度 |
50% RH. |
|
工作壓力 |
大氣壓 ±10% |
|
電路板尺寸 |
23 x 25.5 x 10.2mm（帶傳感器） 23 x 25.5 x 4.85mm（不帶傳感器） |
|
重量 |
3.1g |
· 第四代甲醛傳感器，配方、材料、生產工藝全新改良升級
· 對低濃度乙醇、CO、芳香烴、異味、煙氣、空氣清新劑等有很好的抗干擾能力
· 溫濕度數字傳感器，結合智能算法，環境適應性更強
· 快速響應，快速回零、即插即用
· 使用簡單，UART 數字信號輸出，零點無漂移
· 德國傳感器耐久可靠，長壽命、檢測穩定
· 全新微電路設計，抗電磁干擾能力強，抗中毒性好
· 帶固定安裝孔，方便安裝
· 睡眠式設計，適用于低功耗IOT 應用
· RoHS 環保設計
產品概述
TB600B 系列HCHO甲醛檢測模組匯集了諸多來自德國的高精度檢測技術，以及德國團隊的設計理念，傳感器采用全球電化學領域體積很小的德國EC Sense 固態聚合物傳感器。可以替代我們的鼻子去準確嗅出氣體濃度，實現準確監測。UART 數字式信號輸出，省去了客戶對傳感器應用的了解，以及校準的繁瑣工作。
檢測原理
固態聚合物電化學傳感技術是電化學檢測技術領域的一次創新。該技術依據是電化學氣體檢測原理，測量可以化學分解的各種氣體。傳感器是由三個與電解液接觸的電極，典型電極由大表面積貴金屬及其它材料組成。電極、電解液和周圍空氣接觸，氣體通過多孔膜背面擴散入傳感器的工作電極，在該電極上氣體被氧化或還原，這種電化學反應引起流經外部線路的電流。
結構示意圖
技術參數
|
檢測原理 |
德國EC Sense 固態聚合物電化學檢測技術 |
|
訂貨號 |
04-TB600B-HCHO-5-01 |
|
檢測氣體 |
甲醛氣體 |
|
檢測范圍 |
0-5ppm；示值分辨率：0.001ppm |
|
誤差范圍 |
0.1-0.2ppm: ± 15% F.S (0.1ppm為起步計算單位)；0.2-5ppm: ± 10% F.S |
|
穩定時間 |
潔凈空氣下儲存頭次上電<60 秒 |
|
非潔凈空氣下儲存頭次上電<180 秒（有高濃度污染氣體存在環境下除外） |
|
|
響應時間 |
< 3 秒 （T50: <40 秒； T90: <80 秒； T100: <120 秒） |
|
標定物質 |
5ppm 測量范圍：2.5ppm 甲醛氣體標定； |
|
注：量程范圍越小，檢測準確度越高，不建議用戶超量程使用, 我司可按客戶要求量程標定。 |
|
|
傳感器預期壽命 |
> 3年 |
|
相對溫度誤差 |
± 0.2℃ |
|
相對濕度誤差 |
± 2% |
|
輸出信號 |
標準輸出為：3.3V 電平 UART 數字信號 |
|
接口定義：VCC- 紅色， GND- 黑色 ，RX- 黃色，TX- 綠色 |
|
|
波特率：9600 數據位：8 位 停止位：1 位 |
|
|
獲取數據命令 |
通訊分主動上傳和提問回答式，上電后默認為提問回答模式，可以使用指令進行兩種模式間的切換 |
|
斷電或者切換功耗模式后恢復為提問回答模式 |
|
|
工作電壓 |
3.3-5.5V DC |
|
工作電流 |
< 5mA |
|
功耗 |
25mW @ 5V DC |
|
重復性 |
滿量程5ppm ±1% 為正常范圍 |
|
工作溫度 |
0 - 40℃ 適合室內環境使用； -40~55℃ 需做溫度補償 |
|
推薦工作溫度 |
20 - 35℃ |
|
工作濕度 |
15% - 95% RH.（非冷凝） |
|
推薦工作濕度 |
50% RH. |
|
工作壓力 |
大氣壓 ±10% |
|
電路板尺寸 |
23 x 25.5 x 10.2mm（帶傳感器） 23 x 25.5 x 4.85mm（不帶傳感器） |
|
重量 |
3.1g |
