瀏覽器自帶分享功能也很好用哦~產品概述

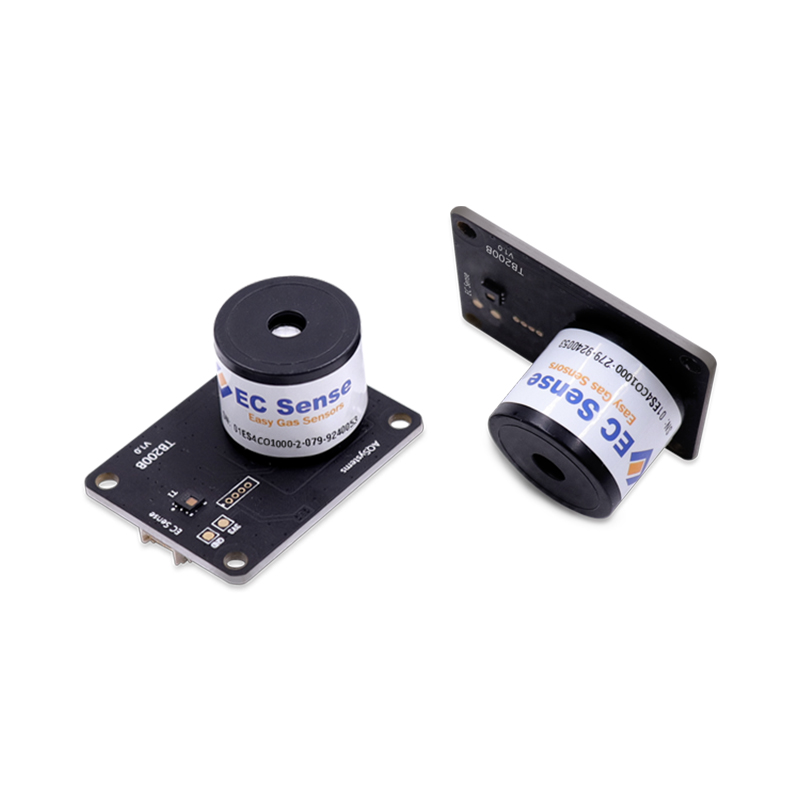

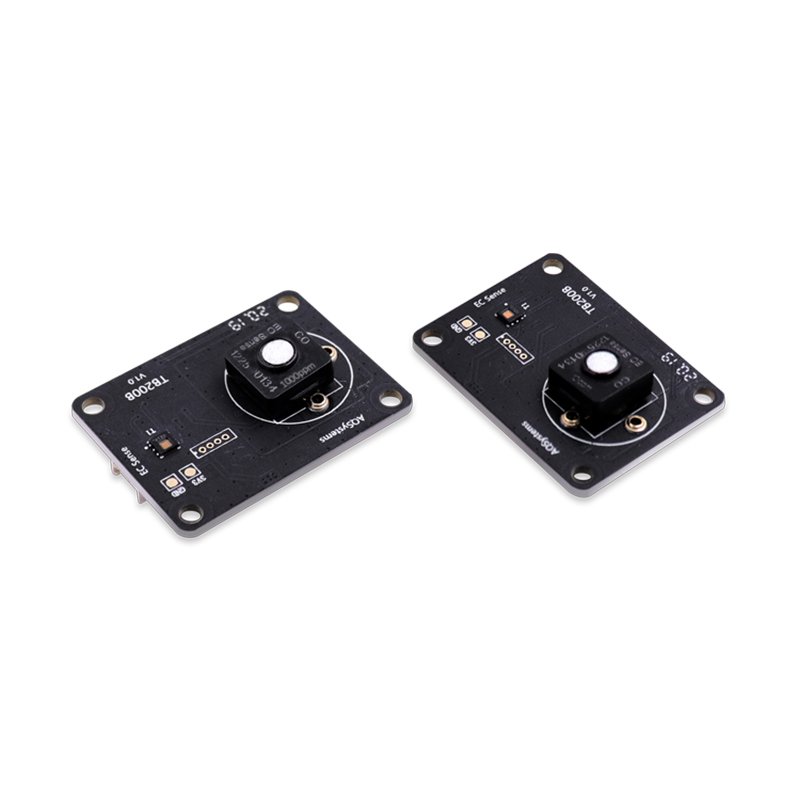

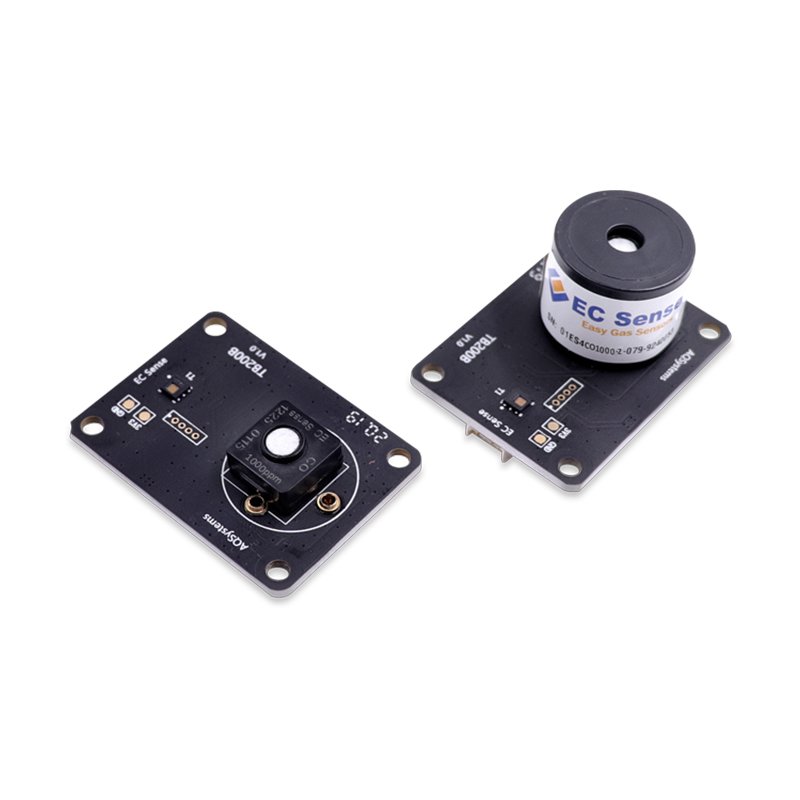

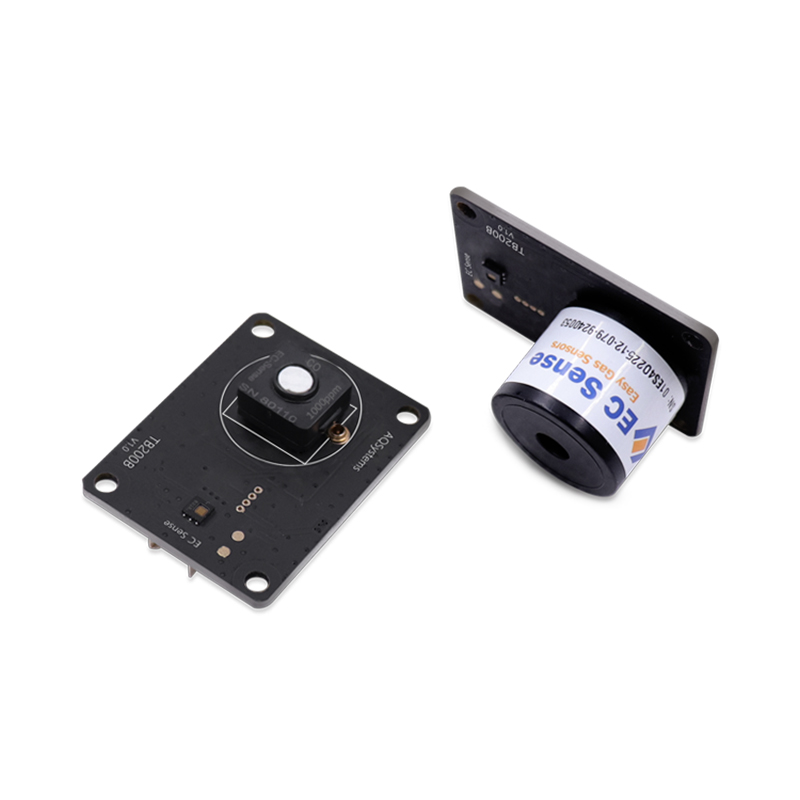

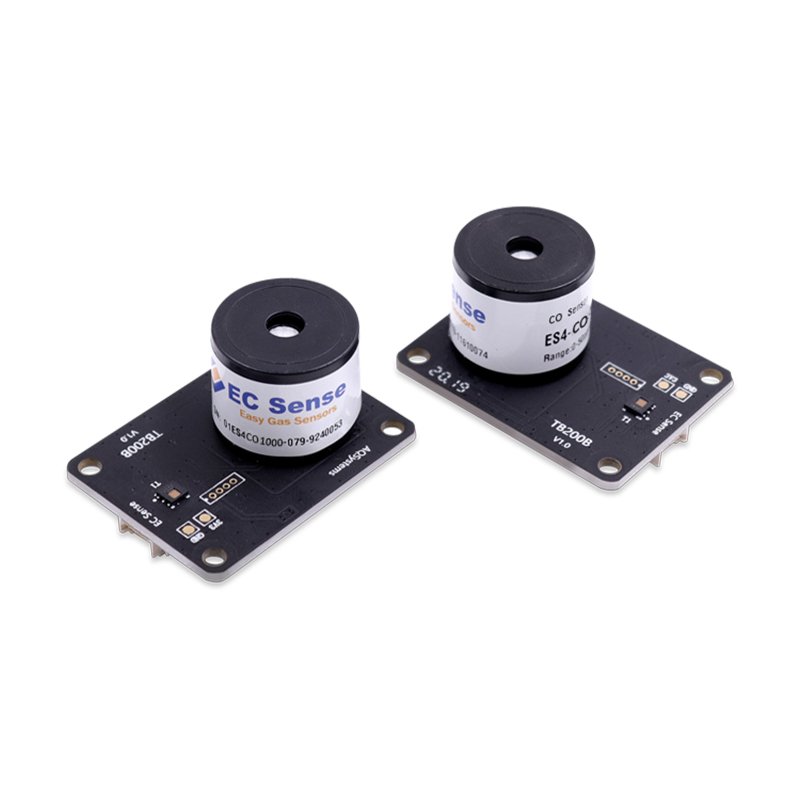

TB200B 系列一氧化碳檢測模組匯集了諸多來自德國的高精度檢測技術，以及德國團隊的設計理念，傳感器采用德國EC Sense 固態聚合物傳感器。此系列傳感器具有壽命長、抗中毒、功耗低等優勢，是全新一代電化學原理的氣體傳感器。
檢測原理
固態聚合物電化學傳感技術是電化學檢測技術領域的一次創新。該技術依據是電化學氣體檢測原理，檢測不同氣體的電化學反應輸出信號，通過信號量準確測量氣體濃度。傳感器是由三個催化電極與固態電解質以及氣體擴散孔組成。氣體通過擴散孔到達傳感器的工作電極，在電極的多孔微觀表面發生電化學氧化還原反應，固態電解質傳導電子轉移，輸出電流信號，電流信號大小即可表征氣體濃度。
結構示意圖
技術參數
檢測原理 | 德國EC Sense 固態聚合物電化學檢測技術 |
檢測氣體 | 一氧化碳 |
檢測范圍 | 0-1000ppm；分辨率：0.1ppm |
誤差范圍 | ± 5% F.S |
重復性 | < 2% |
穩定時間 | 潔凈空氣下儲存頭次上電 < 120 秒 |
非潔凈空氣下儲存頭次上電 < 240 秒（有高濃度污染氣體存在環境下除外） | |
響應時間 | T50: < 10 秒； T90: < 30 秒 |
標定物質 | 一氧化碳標準氣體500ppm |
注：標準氣體以空氣為背景氣 | |
傳感器預期壽命 | > 3年 |
注：0~25℃、30~70% RH、被測氣體濃度在量程范圍內、不存在上述影響暖機時間的氣體環境下 | |
輸出信號 | 標準輸出為：3.3V 電平 UART 數字信號；可選定制Modbus協議 |
接口定義：VCC- 紅色， GND- 黑色 ，RX- 黃色，TX- 綠色 | |
波特率：9600 數據位：8 位 停止位：1 位 | |
獲取數據命令 | 通訊分主動上傳和提問回答式，上電后默認為提問回答模式，可以使用指令進行兩種模式間的切換 |
斷電或者切換功耗模式后恢復為提問回答模式 | |
工作電壓 | 3.3-5.5V DC |
工作電流 | < 5mA |
功耗 | 25mW @ 5V DC |
工作溫度 | -40 ~ +55℃ |
推薦工作溫度 | 20 ～ 35℃ |
工作濕度 | 15% ～ 95% RH.（非冷凝） |
推薦工作濕度 | 50% RH. |
工作壓力 | 大氣壓 ±10% |
電路板尺寸 | 40 x 30 x 5.6mm |
模組尺寸 | 帶ES1傳感器：40 x 30 x 12（mm）; 帶ES4傳感器：40 x 30 x 22.45（mm） |
重量 | TB200B-ES1-CO-1000-01＜15g；TB200B-ES4-CO-1000-01＜25g |
溫、濕度傳感器參數 | 溫度測量范圍：（-40~85）℃ 相對誤差：±0.2℃（典型值） |
濕度測量范圍：（10~95）%RH非冷凝 相對誤差：±2%（典型值） | |
保修期 | 自發貨之日起12個月 |
產品概述
TB200B 系列一氧化碳檢測模組匯集了諸多來自德國的高精度檢測技術，以及德國團隊的設計理念，傳感器采用德國EC Sense 固態聚合物傳感器。此系列傳感器具有壽命長、抗中毒、功耗低等優勢，是全新一代電化學原理的氣體傳感器。
檢測原理
固態聚合物電化學傳感技術是電化學檢測技術領域的一次創新。該技術依據是電化學氣體檢測原理，檢測不同氣體的電化學反應輸出信號，通過信號量準確測量氣體濃度。傳感器是由三個催化電極與固態電解質以及氣體擴散孔組成。氣體通過擴散孔到達傳感器的工作電極，在電極的多孔微觀表面發生電化學氧化還原反應，固態電解質傳導電子轉移，輸出電流信號，電流信號大小即可表征氣體濃度。
結構示意圖
技術參數
檢測原理 | 德國EC Sense 固態聚合物電化學檢測技術 |
檢測氣體 | 一氧化碳 |
檢測范圍 | 0-1000ppm；分辨率：0.1ppm |
誤差范圍 | ± 5% F.S |
重復性 | < 2% |
穩定時間 | 潔凈空氣下儲存頭次上電 < 120 秒 |
非潔凈空氣下儲存頭次上電 < 240 秒（有高濃度污染氣體存在環境下除外） | |
響應時間 | T50: < 10 秒； T90: < 30 秒 |
標定物質 | 一氧化碳標準氣體500ppm |
注：標準氣體以空氣為背景氣 | |
傳感器預期壽命 | > 3年 |
注：0~25℃、30~70% RH、被測氣體濃度在量程范圍內、不存在上述影響暖機時間的氣體環境下 | |
輸出信號 | 標準輸出為：3.3V 電平 UART 數字信號；可選定制Modbus協議 |
接口定義：VCC- 紅色， GND- 黑色 ，RX- 黃色，TX- 綠色 | |
波特率：9600 數據位：8 位 停止位：1 位 | |
獲取數據命令 | 通訊分主動上傳和提問回答式，上電后默認為提問回答模式，可以使用指令進行兩種模式間的切換 |
斷電或者切換功耗模式后恢復為提問回答模式 | |
工作電壓 | 3.3-5.5V DC |
工作電流 | < 5mA |
功耗 | 25mW @ 5V DC |
工作溫度 | -40 ~ +55℃ |
推薦工作溫度 | 20 ～ 35℃ |
工作濕度 | 15% ～ 95% RH.（非冷凝） |
推薦工作濕度 | 50% RH. |
工作壓力 | 大氣壓 ±10% |
電路板尺寸 | 40 x 30 x 5.6mm |
模組尺寸 | 帶ES1傳感器：40 x 30 x 12（mm）; 帶ES4傳感器：40 x 30 x 22.45（mm） |
重量 | TB200B-ES1-CO-1000-01＜15g；TB200B-ES4-CO-1000-01＜25g |
溫、濕度傳感器參數 | 溫度測量范圍：（-40~85）℃ 相對誤差：±0.2℃（典型值） |
濕度測量范圍：（10~95）%RH非冷凝 相對誤差：±2%（典型值） | |
保修期 | 自發貨之日起12個月 |
